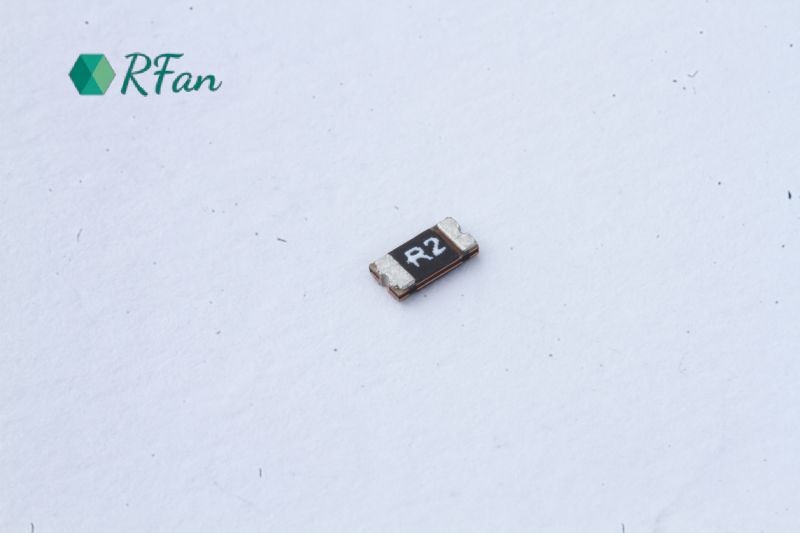

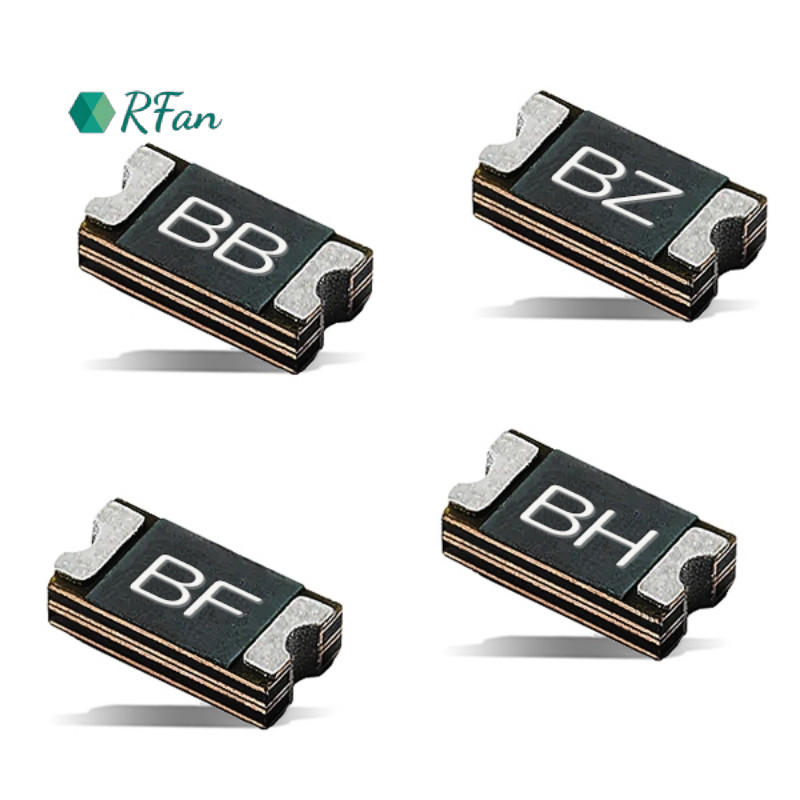

SMD1206-075 SMD PPTC Zurücksetzbare Sicherung Oberfläche Montiert Bleifrei 24V0.75A

PPTC SMD1206-075 24V0.75A Oberflächenaufstellung PolySwitch PTC Geräte SMD zurücksetzbare Sicherung

Beschreibung

Die 1206-Serie bietet Miniatur-Oberflächenmontage zurücksetzbare Überstromschutz

mit Haltestrom von 0,05A bis 7,00A. Diese Serie ist für eine breite Palette von

Anwendungen in der modernen Elektronik, wo der Platz begrenzt ist.

FLebensmittel

Anwendungen

EelektrischeCEigenschaften

Anmerkung zu den elektrischen Eigenschaften

■ Wortschatz

·I_{Haltet an}= Haltestrom: Der maximale Strom des Geräts wird in 23°C still stehender Luft ohne Ausstoß überschreiten.

·I_Reise= Ausfallstrom: Mindeststrom, bei dem das Gerät bei 23°C in stiller Luft ausfällt.

·V_maximal= Maximale Spannung, die bei Nennstrom (I) ohne Beschädigung standhalten kann_maximal)

·I_maximal= Maximaler Fehlerstrom, dem das Gerät bei Nennspannung (V) ohne Beschädigung standhalten kann_maximal)

·P_{D Typ.}= Typische Leistung, die vom Gerät abgegeben wird, wenn es bei 23 °C in Stillluft in dem eingeschalteten Zustand ist.

·R_Min.= Mindestwiderstand der Vorrichtung im Anfangszustand (nicht gelötet).

·R_{1 max}= Maximaler Widerstand der Vorrichtung bei 23 °C, gemessen eine Stunde nach dem Antrieb oder nach dem Rückflusslöten bei 260 °C für 20 Sekunden.

■ Der angegebene Wert wird mit Hilfe des PWB mit 0,030*1,5 Unzen Kupferspuren bestimmt.

■ Vorsicht: Ein Betrieb über den angegebenen Nennwert hinaus kann zu Schäden und möglichem Bogen und Flammen führen.

■ Die Spezifikationen können ohne vorherige Ankündigung geändert werden.

Polymere PTC-Auswahlleitfaden

■ Bestimmung der folgenden Betriebsparameter für die Schaltkreise:

■ Auswahl der für die Anwendung geeigneten Größe und Größe des Geräts

■ Vergleichen Sie die Höchstklasse für V_maximalUnd ich..._maximalder PPTC-Anlage mit der eingesetzten Schaltung und stellen Sie sicher,

die Leistungsanforderung des Schaltkreises übersteigt nicht die Leistungsanforderung der Vorrichtung.

■ Überprüfen Sie, ob die Fahrtzeit (time-to-trip) des PPTC-Geräts den Schaltkreis schützt.

■ Überprüfen Sie, ob sich die Betriebstemperatur des Schaltkreises innerhalb des normalen Betriebstemperaturbereichs der PPTC-Anlage befindet.

■ Überprüfung der Leistungsfähigkeit und Eignung des gewählten PPTC-Geräts in der Anwendung.

Warnung

■ Mechanische Belastungen

·PPTC-Geräte werden während eines Fehlzustands einer thermischen Ausdehnung unterzogen.

die Abstände zwischen PPTC-Geräten und den umgebenden Materialien (z. B. Abdeckungsmaterialien, Verpackungsmaterialien, Verkapselungsmaterialien)

Die Verringerung der Wärmeeffizienz kann durch die Verringerung der Wärmeeffizienz und die Verringerung der Wärmeeffizienz durch die Verringerung der Wärmeeffizienz und die Verringerung der Wärmeeffizienz durch die Verringerung der Wärmeeffizienz bewirken.

andere mechanische Belastungen die Leistung der PPTC-Geräte beeinträchtigen und dürfen nicht verwendet oder aufgetragen werden.

■ Chemische Schadstoffe

·Öle, Öle, Lösungsmittel, Gele, Elektrolyte, Brennstoffe, Säuren und dergleichen auf Silikonbasis beeinträchtigen die Eigenschaften von PPTC-Geräten,

und darf weder verwendet noch aufgetragen werden.

■ Elektronische und thermische Wirkung

·PPTC-Geräte sind Sekundärschutzgeräte und werden ausschließlich bei sporadischen, zufälligen Überströmen oder Übertemperaturen verwendet.

Fehlerzustand und darf NICHT verwendet werden, wenn ständige oder wiederholte Fehlerzustände (diese Fehlerzustände können durch

Unter anderem kann es zu Fehlanschlüssen eines Steckeranschlusses) oder zu weitläufigen Fahrvorgängen kommen.

·PPTC-Geräte unterscheiden sich von Sicherungen und treten bei einem Fehler in einen hohen Widerstandszustand ein und öffnen sich nicht.

In diesem Fall kann die Spannung bei solchen PPTC-Geräten ein gefährliches Niveau erreichen.

·Ein Betrieb über der Höchstgeschwindigkeit oder andere Formen der unsachgemäßen Nutzung können zu Ausfällen, Bogen, Flammen und/oder anderen Schäden an

die PPTC-Geräte.

·Verunreinigung durch leitfähige Materialien wie Metallpartikel kann zu Mangel, Flammen oder Bogenbildung führen.

·Aufgrund der Induktivität können die Betriebsschaltungen eine Schaltungsspannung (Ldi/dt) erzeugen, die über der Nennspannung von PPTC-Geräten liegt,

die unter solchen Umständen nicht verwendet werden dürfen.

■ Allgemeine

·Kunden müssen die Eigenschaften von PPTC-Geräten unabhängig voneinander bewerten und testen, um zu überprüfen und sicherzustellen, dass ihre

Anträge werden erfüllt.

·Die Leistungsfähigkeit von PPTC-Geräten wird beeinträchtigt, wenn sie nicht ordnungsgemäß unter elektrischen, thermischen und/oder thermischen Bedingungen verwendet werden.

mechanische Verfahren und/oder Bedingungen, die nicht den vom Hersteller empfohlenen entsprechen.

·Der Kunde ist dafür verantwortlich, zu bestimmen, ob ein Sicherungsschutz, ein ausfallsicherer und/oder ein narrensicherer Schutz erforderlich ist.

Um Schäden zu vermeiden oder zu minimieren, die durch außerordentliche, unregelmäßige Funktionen oder Ausfälle von PPTC-Geräten entstehen können.

·Jede und jede Verantwortung und Haftung wird abgelehnt, wenn irgendein Punkt dieser Warnmeldung nicht eingehalten wird.

Wärmederatierungstabelle

empfohlene Haltestrom (A) bei Umgebungstemperatur (°C)
