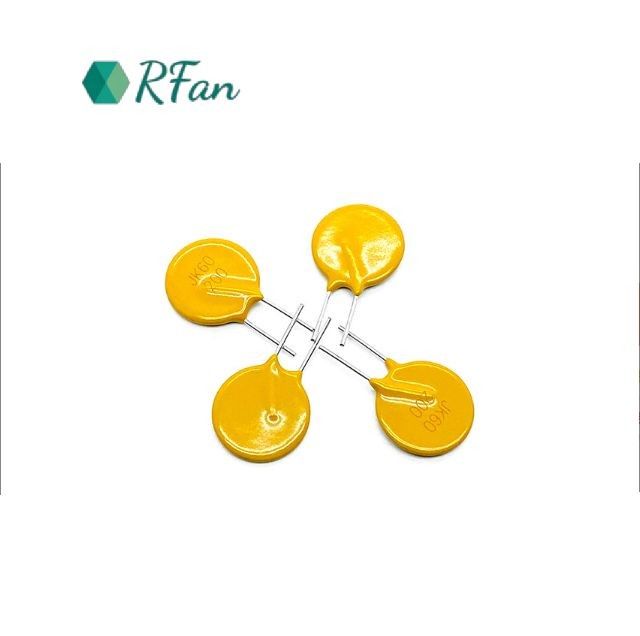

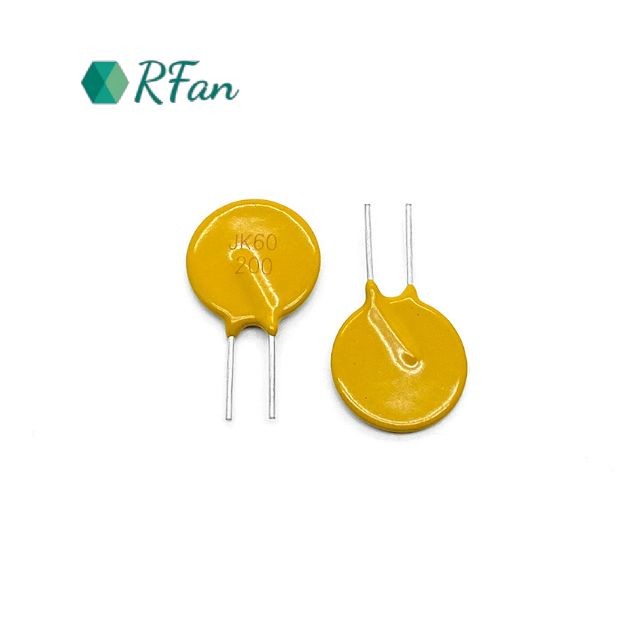

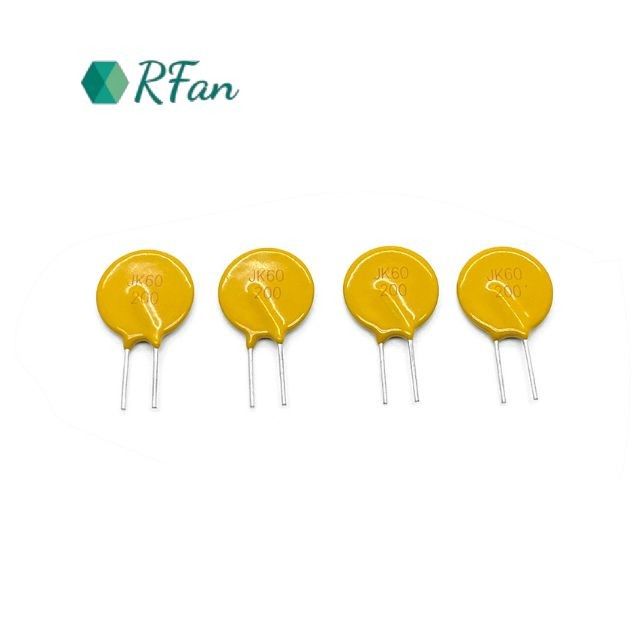

Agentur-Zustimmungen: | UL, CSA, TUV | Betriebsspannungsbereich: | 6V bis 60V |
---|---|---|---|
Aktuelles Rating: | 0.1A - 100A | Rohs-konform: | - Ja, das ist es. |
Höchstleistungs-Ableitung: | 1W - 10W | Nennspannung: | 6V bis 60V |
Maximale Wiedereinstellungstemperatur: | 125°C | Maximale Reisezeit: | 1 zweites |
Hervorheben: | PPTC-Rückstellbarer Sicherung 48 V,2A PPTC-Rückstellbarer Sicherung,JK60-200 PPTC-Rücksetzbarer Sicherung |
Produktdimensionen
Einheit:
JK60-Serie
Modell | Abmessungen ((mm) | Bleimaterial | Form | ||||
A (max) | B (max) | C ((max) | D | E (min) | Zinnmetall ((mm) | Fig | |
Einheit für die Bereitstellung von | 5.5 | 9.5 | 3.0 | 5. 1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
Die Nummern JK60-010 | 5.5 | 9.5 | 3.0 | 5. 1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
Die in Absatz 1 genannten Bedingungen gelten nicht. | 7.4 | 12.7 | 3.0 | 5. 1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
Die Nummern sind folgende: | 7.4 | 12.7 | 3.0 | 5. 1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
Die Nummern sind folgende: | 7.4 | 12.7 | 3.0 | 5. 1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
Die in Absatz 1 genannten Anforderungen gelten nicht. | 7.4 | 13.0 | 3.0 | 5. 1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
Der Wert der Verbrennungsmenge ist: | 7.8 | 16.2 | 3.0 | 5. 1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
Die Nummern sind folgende: | 7.8 | 16.2 | 3.0 | 5. 1±0.75 | 4.6 | 24 AWG/Φ0.5 | 1 |
Die in Absatz 1 genannten Bedingungen gelten nicht. | 9.7 | 17.8 | 3.0 | 5. 1±0.75 | 4.6 | 22 AWG/Φ0.5 | 1 |
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 10.4 | 18.4 | 3.0 | 5. 1±0.75 | 4.6 | 22 AWG/Φ0.5 | 1 |
Die in Absatz 1 genannten Bedingungen gelten nicht. | 11.7 | 18.4 | 3.0 | 5. 1±0.75 | 4.6 | 22 AWG/Φ0.8 | 1 |
JK60-110 | 13.0 | 18.0 | 3.0 | 5. 1±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
JK60-135 | 14.5 | 19.6 | 3.0 | 5. 1±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
JK60-160 | 16.3 | 21.3 | 3.0 | 5. 1±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
JK60-185 | 17.8 | 22.9 | 3.0 | 5. 1±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
JK60-200 | 17.8 | 22.9 | 3.0 | 5. 1±0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
JK60-250 | 21.3 | 26.4 | 3.0 | 10.2 ± 0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
JK60-300 | 21.3 | 26.4 | 3.0 | 10.2 ± 0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
JK60-375 | 28.5 | 33.5 | 3.0 | 10.2 ± 0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
JK60-500 | 28.5 | 33.5 | 3.0 | 10.2 ± 0.75 | 4.6 | 20 AWG/Φ0.8 | 2 |
Anmerkung: Die Abmessungen in A, B und C sind die Höchstgrößen, alle typischen Werte von D liegen bei einer Toleranz von ± 0,75 mm.
Der Wärmeabbau-Diagramm-IH(A) (nur zur Information)
Modell | Höchstbetriebstemperatur der Umgebung (°C) | |||||||||
-40°C | -20°C | 0°C | 25°C | 30°C | 40°C | 50°C | 60°C | 70°C | 85°C | |
JK60-Serie | 147% | 136% | 119% | 100% | 90% | 81% | 72% | 63% | 54% | 40% |
Elektrische Eigenschaften
Elektrische Eigenschaften | |||||||||
Modell | IH(A) | IT(A) | Vmax | - Ich weiß nicht. | Pd | Maximale Reisezeit | Widerstand (Ω) | ||
V ((DC) | A (DC) | W | Strom ((A) | Zeit (S) | Rmin | Rmax | |||
Einheit für die Bereitstellung von | 0.05 | 0.15 | 60 | 40 | 0.26 | 0.25 | 8.0 | 7.3 | 20 |
Die Nummern JK60-010 | 0.10 | 0.3 | 60 | 40 | 0.38 | 0.5 | 5.0 | 2.5 | 7.5 |
Die in Absatz 1 genannten Bedingungen gelten nicht. | 0.17 | 0.34 | 60 | 40 | 0.48 | 0.85 | 5.0 | 2 | 5.21 |
Die Nummern sind folgende: | 0.2 | 0.4 | 60 | 40 | 0.41 | 1.0 | 5.0 | 1.5 | 2.84 |
Die Nummern sind folgende: | 0.25 | 0.5 | 60 | 40 | 0.45 | 1.25 | 5.0 | 1.0 | 1.95 |
Die in Absatz 1 genannten Anforderungen gelten nicht. | 0.30 | 0.6 | 60 | 40 | 0.49 | 1.5 | 5.0 | 0.76 | 1.38 |
Der Wert der Verbrennungsmenge ist: | 0.40 | 0.8 | 60 | 40 | 0.56 | 2.0 | 5.0 | 0.45 | 0.88 |
Die Nummern sind folgende: | 0.50 | 1.0 | 60 | 40 | 0.77 | 2.5 | 5.0 | 0.40 | 0.79 |
Die in Absatz 1 genannten Bedingungen gelten nicht. | 0.65 | 1.3 | 60 | 40 | 0.88 | 3.25 | 5.0 | 0.31 | 0.50 |
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 0.75 | 1.5 | 60 | 40 | 0.92 | 3.75 | 5.0 | 0.25 | 0.42 |
Die in Absatz 1 genannten Bedingungen gelten nicht. | 0.90 | 1.8 | 60 | 40 | 0.99 | 4.5 | 5.0 | 0.20 | 0.33 |
JK60-110 | 1.10 | 2.2 | 60 | 40 | 1.5 | 5.5 | 8.0 | 0.15 | 0.27 |
JK60-135 | 1.35 | 2.7 | 60 | 40 | 1.7 | 6.75 | 8.0 | 0. 12 | 0.21 |
JK60-160 | 1.60 | 3.2 | 60 | 40 | 1.9 | 8.0 | 8.0 | 0.09 | 0.16 |
JK60-185 | 1.85 | 3.7 | 60 | 40 | 2. 1 | 9.25 | 8.0 | 0.08 | 0. 14 |
JK60-200 | 2.00 | 4.0 | 60 | 40 | 2.3 | 10.0 | 8.0 | 0.07 | 0. 14 |
JK60-250 | 2.50 | 5.0 | 60 | 40 | 2.5 | 12.5 | 8.0 | 0.05 | 0.10 |
JK60-300 | 3.00 | 6.0 | 60 | 40 | 2.8 | 15.0 | 8.0 | 0.04 | 0.08 |
JK60-375 | 3.75 | 7.5 | 60 | 40 | 3.2 | 18.75 | 24.0 | 0.03 | 0.06 |
JK60-500 | 5.00 | 10 | 60 | 40 | 3.5 | 25.0 | 24.0 | 0.02 | 0.06 |
Umweltspezifikationen
Prüfung | Bedingungen | Widerstandsänderung |
Passives Altern | + 85 ° C, 1000 Stunden | ≤ Rmax |
Feuchte und Alterung | + 85 ° C, 85% Luftfeuchtigkeit 1000 Stunden | ≤ Rmax |
Wärmeschock | + 125 °C bis - 55 °C, 10 Mal | ≥Rmin |
Solventresistenz | MIL-STD-202,Methode 215F | Keine Veränderung |
Vibrationen | MIL-STD-202,Methode 201 | Keine Veränderung |
Wellenlöten
Lötemperatur: 245°C bis 260°C Lötzeit: ≤ 5 Sekunden
Handlöten
Lötemperatur: 250°C bis 280°C Lötzeit: ≤ 3 Sekunden
Lötposition: Zurücksetzbarer Sicherungsleiter und Abstand vom Boden ≥ 6 mm
Verpackungsmenge | |
Die in Absatz 1 Buchstabe b genannten Angaben sind zu beachten. | 1000 Stück/Tasche oder 2000 Stück/Kiste |
JK60-135 JK60-200 | 500 Stück/Tasche |
Die in Absatz 1 genannten Anforderungen gelten nicht für die Produktion von Kraftfahrzeugen. | 200 Stück/Tasche |
