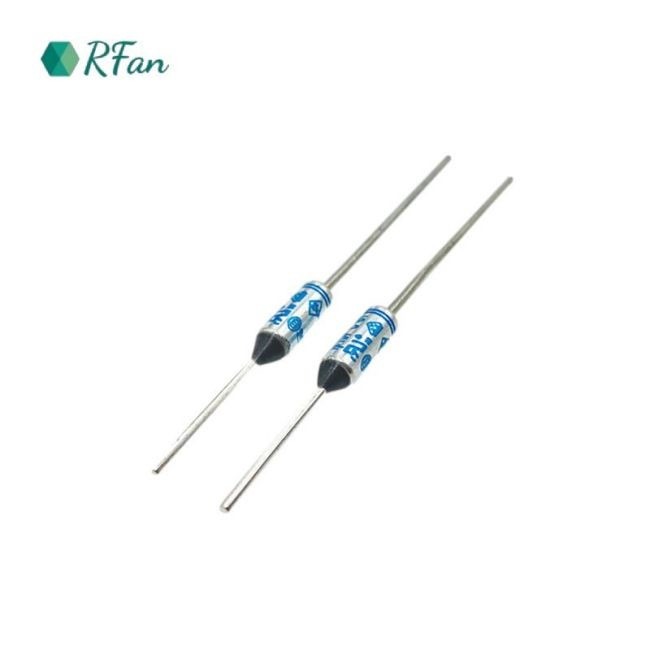

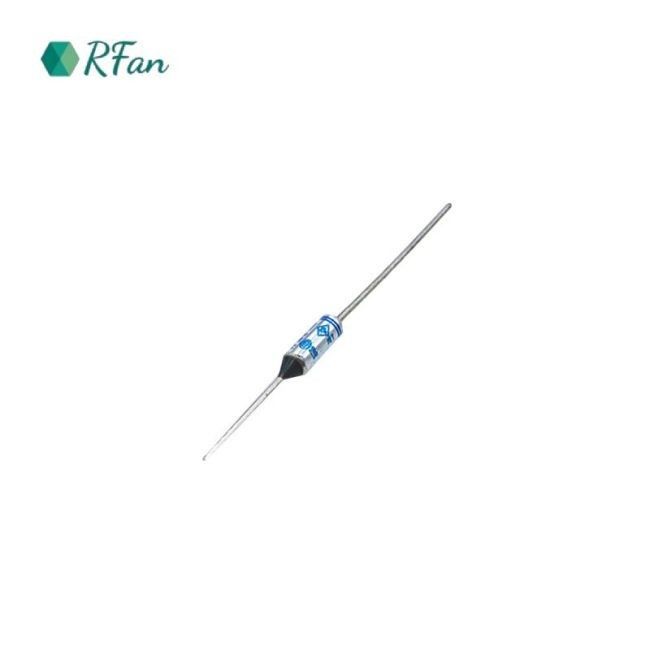

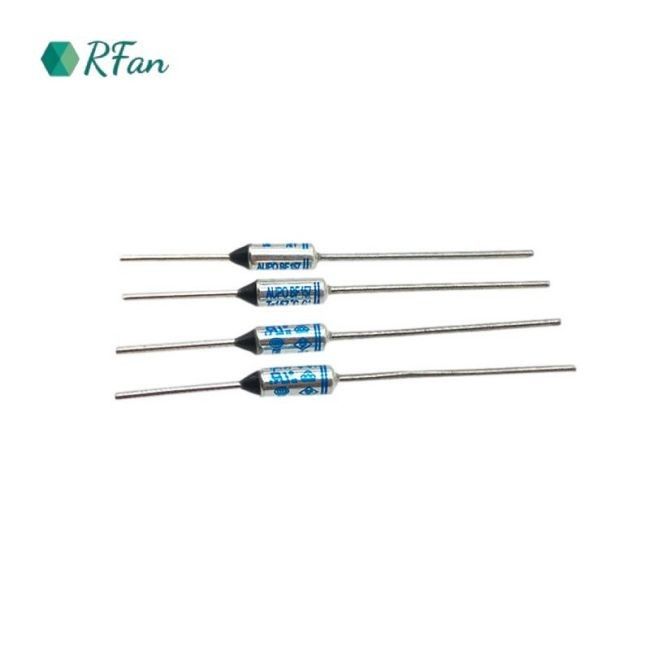

RH04-84 58°C Haltend Schmelzen-Abschalten 82°C Thermische Sicherung zur Überhitzungsschutzschaltung elektronischer Geräte
- Produktgröße:
2,Anwendungen
Dieses Produkt ist für alle Arten von elektronischen Geräten geeignet, um Schaltkreise vor Überhitzung zu schützen,
in Motoren, Kopiermaschinen, Faxgeräten, HID-Ballasten, Leuchtstofflampen,
Transformatoren,Ladegeräte,Batterien,Heizgeräte,Haartrockner,elektrischer Kocher,elektrische
Wasserkocher, elektrischer Wasserkocher, Kaffeekanne, Lüftungsventilatoren, elektrische Ventilatoren, elektrische Nähmaschinen, Warmwasserbereiter, Stromwandler, Steckdosen, Kühlschränke, Klimaanlagen, Auto-Klimaanlagen,
Instrumente und Ausrüstung
3,Aussehen und Gestalt
3.1 Es dürfen keine bemerkenswerten Flecken und Risse auf dem Aussehen vorliegen, die Kennzeichen müssen leicht lesbar sein.
3.2 Konfiguration:Axial-Blei-Miniatur-Wärmeabschlussschutz.
4,Material Einzelheiten
| Nein, nicht wirklich. |
Teil Name |
Material |
| ① |
Versiegelungsmittel |
Epoxy |
| ② |
Blei Draht
|
aus Kupfer oder anderen Rohstoffen |
| ③ |
Fall |
mit einer Breite von nicht mehr als 15 mm |
| ④ |
Frühling |
Komprimierungs-/Trip-Feder |
| ⑤ |
Böscherei |
mit einem Gehalt an Zellstoff von mehr als 50 GHT |
5"Testen" Leistung:
5.1 Tf-Nennbetriebstemperatur
Die Temperatur, bei der ein Wärmeabschnitte seinen Leitungszustand in einen offenen Kreislauf verändert, wobei
Nachweisstrom.Die Toleranz nach IEC691 beträgt +0/-10°C
5.2 Abschließungstemperatur:Die Abschließungstemperatur gibt einen Wert an, der in Siliziumohl gemessen wird, wobei die Temperatur um 0,5-1 °C pro Minute erhöht wird und ein Detektivstrom von 0,1 Ampere oder weniger erreicht wird.
5.3 Tc -Haltemperatur:
Die maximale Temperatur, bei der ein Wärmeabschnittsvorgang während 168 Stunden keinen Wechsel des Leitzustands in einem offenen Stromkreis verursacht, wenn der Nennstrom geleitet wird.Diese Qualifikation ist durch Sicherheitsnormen auf der Grundlage der IEC691 vorgeschrieben..
5.4 Tm - Höchsttemperaturgrenze:
Die maximale Temperatur, bei der der thermische Grenzwert 10 Minuten lang aufrechterhalten werden kann, ohne
Schließung.Diese Beurteilung wird von den Sicherheitsnormen auf der Grundlage von IEC691 verlangt.
5.5 Nennstrom
Der maximal zulässige Strom, den eine Wärmeabschnitte tragen kann.
5.6 Nicht-Nennspannung
Die maximal zulässige Spannung, die eine Wärmeabschnittsspannung anwenden kann.
6"Testen" PerforMann
| Prüfung Artikel |
Spezifikation |
Prüfung Zustand |
Anmerkung |
|
1.Temperatur der Abschaltung
|
Tf: +0/-10°C |
Silikonölbad Temperatur erhöht 0,5-1°C pro Minute, erfasst Strom 10mA. |
Probegröße 25 Stück pro 25Kpcs oder 50 Stück pro 50Kpcs |
|
2.Widerstand gegen Isolierung
|
Gleichspannung 500 V
20MQ oder mehr.
|
Zwischen Blei-Draht nach dem Verschmelzen.
|
Probegröße: 25 Stück pro 25 oder 50 Stück pro 50 Stück |
|
3.Dielektrische Spannungsprüfung
|
1000V + 2x die festgelegte Spannung, 1 Minute
1000 V + 2 mal die Nennspannung, 1 Minute.
|
Zwischen Bleitrahmen nach dem Abschmelzen
|
Probegröße: 25 Stück pro 25 oder 50 Stück pro 50 Stück |
|
4.Torsionswiderstandsprüfung
|
Keine Beschädigung des Bleidrahtes oder des Dichtungsmittels
|
Die Leitungen werden in einem Winkel von 90° gebogen, wobei eine Leitung 8 mm von dem Harz entfernt und die andere Leitung 5 mm entfernt ist. |
Probegröße: 5 Stück pro 25 Kpes oder 0 Stück pro 50 Kpes |
|
5- Zieh Test.
|
- Nein. Schäden zu Die Blei Draht oder Versiegelungsmittel.
|
1.5 Pfund,1 Min.
|
Probengröße: 5 Stück pro 25 oder 10 Stück pro 50 Stück |
|
6- Aussehen.
|
Fall;Druck;Blei Kabel
|
Sichtbar Inspektion
|
100%ige Inspektion
|
Urteil:Die Produkte sollten alle Prüfungen bestehen.Die Prüfunterlagen sollten mindestens 2 Jahre aufbewahrt werden.
7,Produktparameter
Erzeugnis
- Nein. Ich weiß nicht. |
Bewertet
Funktionsweise
Temperatur
(Siehe unten)°C) |
Abschließung
Tf ((°C) |
Betrieb
Tc(°C) |
Höchsttemperatur
- Ich weiß.°C) |
Spannung
AC(V) |
Strom ((A) |
| RH04-73 |
73 |
70 ± 2 |
45 |
150 |
250 |
16/15/10 |
| RH04-77 |
77 |
76+0/-4 |
51 |
150 |
250 |
16/15/10 |
| RH04-84 |
84 |
82 ± 2 |
58 |
150 |
250 |
16/15/10 |
| RH04-94 |
94 |
91 ± 3 |
66 |
150 |
250 |
16/15/10 |
| RH04-99 |
99 |
96 ± 2 |
71 |
150 |
250 |
16/15/10 |
| RH04-104 |
104 |
100 ± 2 |
79 |
150 |
250 |
16/15/10 |
| RH04-113 |
113 |
109 + 3 / 1 |
84 |
150 |
250 |
16/15/10 |
| RH04-117 |
117 |
115 ± 2 |
92 |
160 |
250 |
16/15/10 |
| RH04-121 |
121 |
119 + 2 / 3 |
94 |
160 |
250 |
16/15/10 |
| RH04-133 |
133 |
129 ± 2 |
104 |
160 |
250 |
16/15/10 |
| RH04-142 |
142 |
139 + 2 / 3 |
114 |
160 |
250 |
16/15/10 |
| RH04-157 |
157 |
152 ± 2 |
127 |
172 |
250 |
16/15/10 |
| RH04-172 |
172 |
169 + 3 / 1 |
144 |
189 |
250 |
16/15/10 |
| RH04-184 |
184 |
182 + 2 / 3 |
159 |
210 |
250 |
16/15/10 |
| RH04-192 |
192 |
188±3 |
170 |
250 |
250 |
16/15/10 |
| RH04-229 |
229 |
226 + 3 / 2 |
200 |
250 |
250 |
16/15/10 |
| RH04-240 |
240 |
235 ± 3 |
200 |
300 |
250 |
16/15/10 |
