Herkunftsort: | China |
---|---|
Markenname: | RFan |
Zertifizierung: | UL.TUV.ROHS |
Modellnummer: | WMZ12A-125LB39RMAPB3.5 |
Min Bestellmenge: | 1000 |
Preis: | 0.03-0.5 |
Verpackung Informationen: | 1000/BAG |
Lieferzeit: | 5-7 Tage |
Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Versorgungsmaterial-Fähigkeit: | 1KK/M |
Anwendungen: | Temperaturüberwachung und -kontrolle | Paket: | Schaumverpacken |
---|---|---|---|
Typ: | Thermischer Widerstand | Temperaturkoeffizient: | PTC |
Technologie: | Ptc-Temperaturfühler | Verkapselung: | DO-35 |
Schalter Temp: | 120°C | Endstation: | 2.0 Kupferstreifen-Terminal |

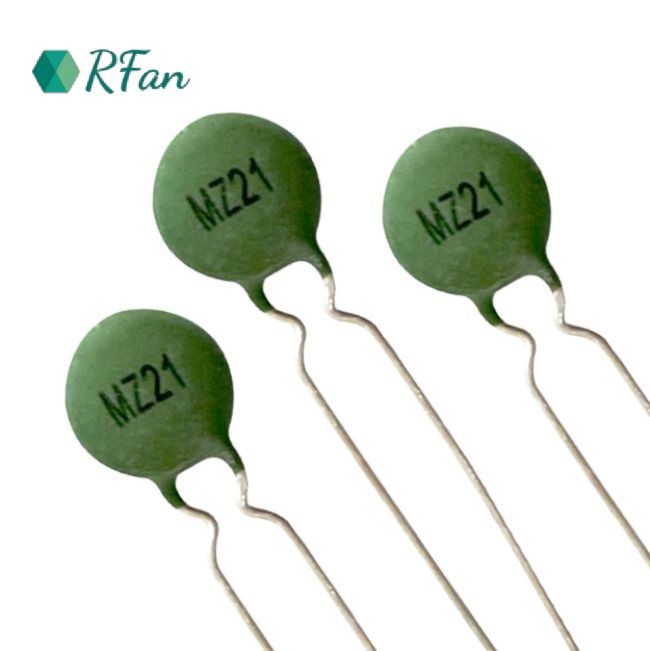

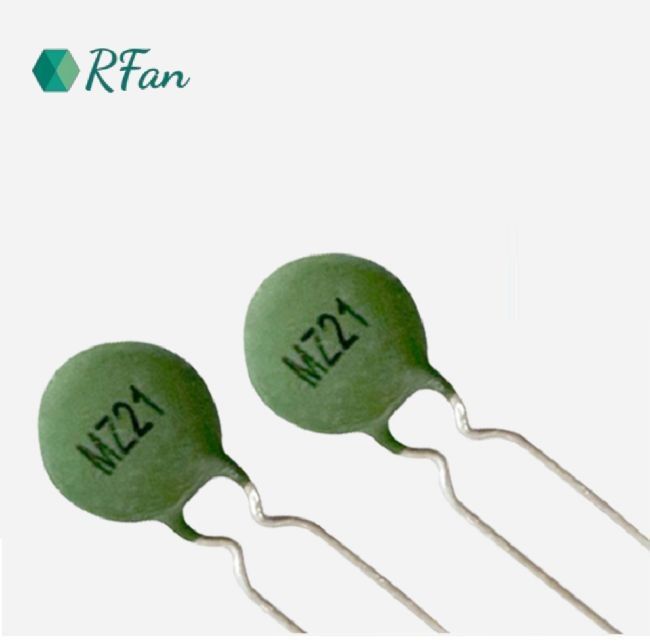

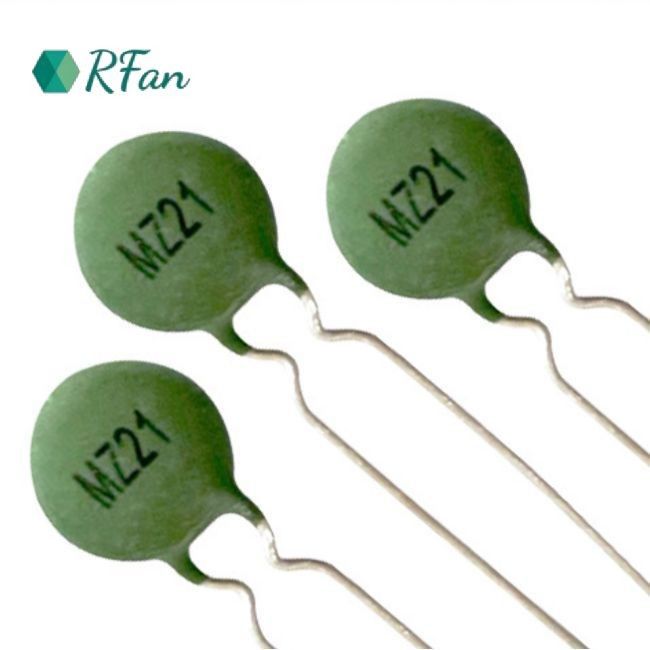

Hervorheben: | MZ21-P100RML PTC-Thermistor positiv,MZ21-P100RML Positiver Koeffiziententhermistor,Transformatorschutz PTC-Thermistor positiv |
Anwendung
◆ Überstromschutz in:
- Industrieelektronik
- Verbraucherelektronik
- elektronische Datenverarbeitung
◆ Kurzstromschutz
Eigenschaften
◆ Kurze Reaktionszeit für schnellen Schutz
◆ Automatische Wiedereinstellung, sobald der Überstrom entfernt ist
◆ Bleibeigebauteile widerstehen mechanischen Belastungen und Vibrationen
◆ Hohe Wärmestabilität
Wird PTC als Überstromschutzelement verwendet, so sind gleichzeitig die Spezifikation des maximalen Nichtstromstroms und der maximalen Betriebsspannung auszuwählen,Wir sollten auch die Elementgröße berücksichtigen, Nennwert Nullleistung Widerstand, die Verwendung von Temperaturbereich und andere Faktoren.5 times of the maximum current when the circuit is working normally The voltage that may be applied to the PTC under normal or abnormal conditions should not be greater than its maximum operating voltage.
Ein Gerade |
Typ des Durchmessers |
DMAX |
F |
φd |
IMAX |
TMAX |
Φ5 (E) | 6.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 2.0 | 5.0 | |
Φ7 ((G) | 8.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 2.5 | 5.0 | |
Φ8 ((H) | 9.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 2.5 | 5.0 | |
Φ9 (I) | 10.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 3.0 | 5.0 | |
Φ10 (J) | 11.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 3.0 | 5.0 | |
Φ12(L) | 14.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 3.0 | 6.0 | |
Φ14 (N) | 16.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 3.0 | 6.0 | |
Φ16 (P) | 18.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 3.0 | 7.0 | |
Φ20 (T) | 22.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 3.5 | 7.0 | |
F. Innerhalb von Kink |
Typ des Durchmessers |
DMAX |
F |
φd |
L |
TMAX |
Φ5 (E) | 6.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ7 ((G) | 8.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ8 ((H) | 9.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ9 (I) | 10.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ10 (J) | 11.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ12(L) | 14.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 6.0 | |
Φ14 (N) | 16.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 6.0 | |
Φ16 (P) | 18.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 7.0 | |
Φ20 (T) | 22.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 7.0 | |
F Außen Kink |
Typ des Durchmessers |
DMAX |
F |
φd |
L |
TMAX |
Φ5 (E) | 6.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ7 ((G) | 8.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ8 ((H) | 9.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ9 (I) | 10.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ10 (J) | 11.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ12(L) | 14.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 6.0 | |
Φ14 (N) | 16.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 6.0 | |
Φ16 (P) | 18.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 7.0 | |
Φ20 (T) | 22.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 7.0 |
Y-Typ |
Typ des Durchmessers |
DMAX | F | φd | HMAX | TMAX |
Φ5 (E) | 6.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 12.0 | 5.0 | |
Φ7 ((G) | 8.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 14.0 | 5.0 | |
Φ8 ((H) | 9.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 15.0 | 5.0 | |
Φ9 (I) | 10.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 16.0 | 5.0 | |
Φ10 (J) | 11.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 17.0 | 5.0 | |
Φ12(L) | 14.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 19.0 | 6.0 | |
Φ14 (N) | 16.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 21.0 | 6.0 | |
Φ16 (P) | 18.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 24.0 | 7.0 | |
Φ20 (T) | 22.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 28.0 | 7.0 |
Teil Nr. |
Nichtbetriebsstrom (mA) |
Spitzenstrom (mA) |
R25 Nennwiderstand (Ω) |
Höchstgewicht (V) |
Ebenbestimmt Transformator (W) |
Durchmesser* Dicke (maximal) |
|
MZ21-P4R7RMN | 320 | 800 | 4.7 |
140 |
35 | 16.0*6.0 | |
MZ21-P5R6RMN | 300 | 750 | 5.6 | 30 | 16.0*6.0 | ||
*MZ21-P6R8RMN | 290 | 725 | 6.8 | 25 | 16.0*6.0 | ||
MZ21-P100RML | 220 | 510 | 10 |
270 |
20 | 14.0*6.0 | |
*MZ21-P150RMJ | 145 | 365 | 15 | 15 | 11.5 mal 5.0 | ||
*MZ21-P200RMH | 110 | 275 | 20 | 10 | 9.5 mal 5.0 | ||
MZ21-P220RMH | 140 | 330 | 22 | 10 | 9.5 mal 5.0 | ||
MZ21-P330RMG | 100 | 230 | 33 | 5 | 8.5 mal 5.0 | ||
MZ21-P270RMN | 150 | 360 | 27 | 20 | 16.0*6.0 | ||
*MZ21-P390RMI | 100 | 250 | 39 | 15 | 10.5 mal 5.0 | ||
*MZ21-P560RMG | 75 | 190 | 56 | 10 | 8.5 mal 5.0 | ||
*MZ21-P620RMG | 75 | 180 | 62 | 10 | 8.5 mal 5.0 | ||
*MZ21-P820RMG | 60 | 150 | 82 | 10 | 8.5 mal 5.0 | ||
MZ21-P121RME | 35 | 85 | 120 | 5 | 6.5 mal 5.0 | ||
MZ21-P181RME | 29 | 70 | 180 | 3 | 6.5 mal 5.0 | ||
1 Betriebstemperaturbereich: -10 °C bis 60 °C; | |||||||
2 Modelle mit * UL-Zertifizierung |
