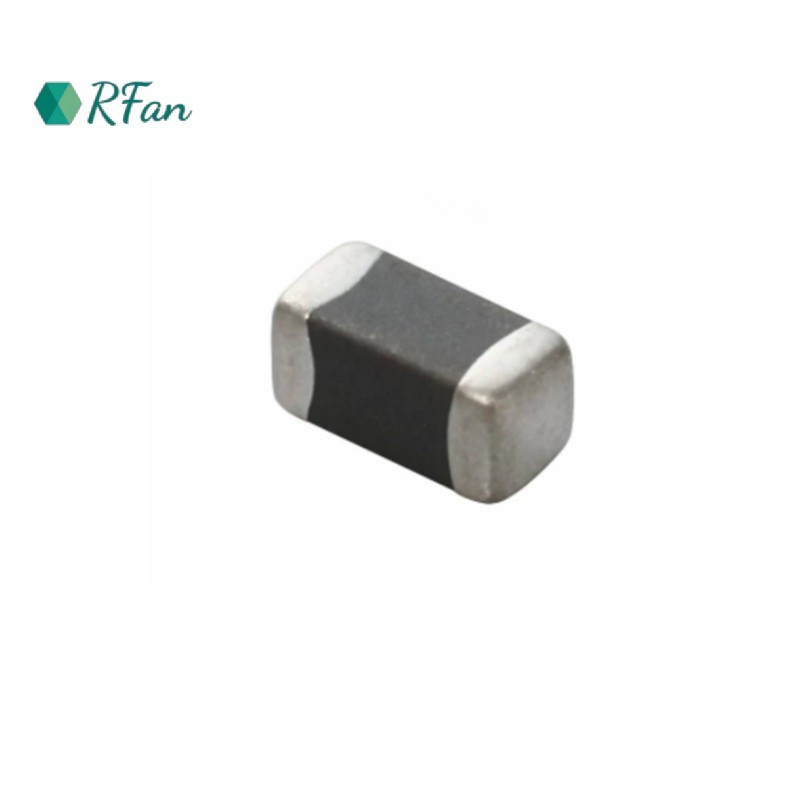

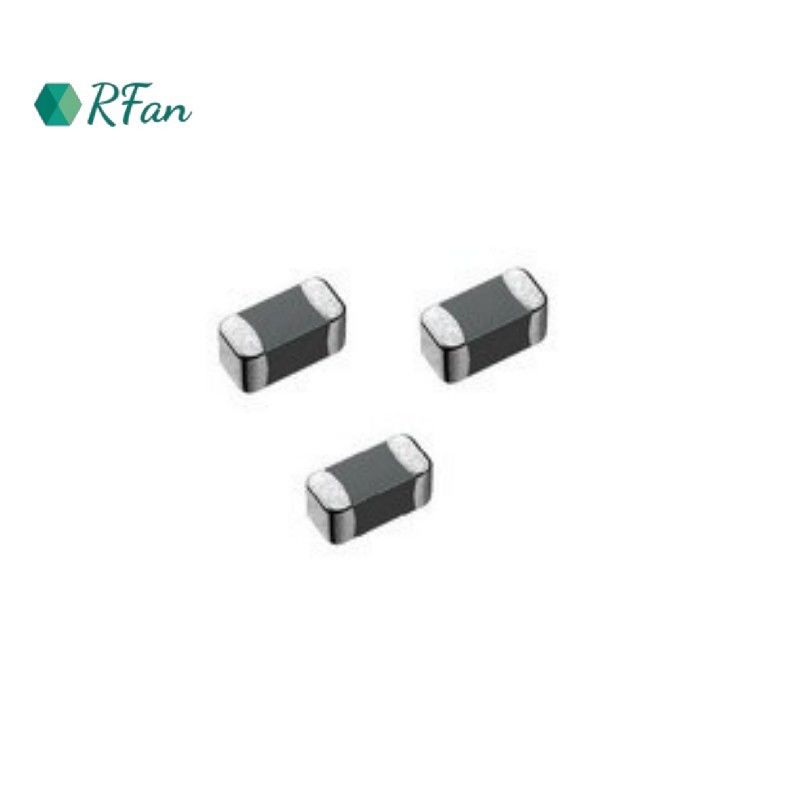

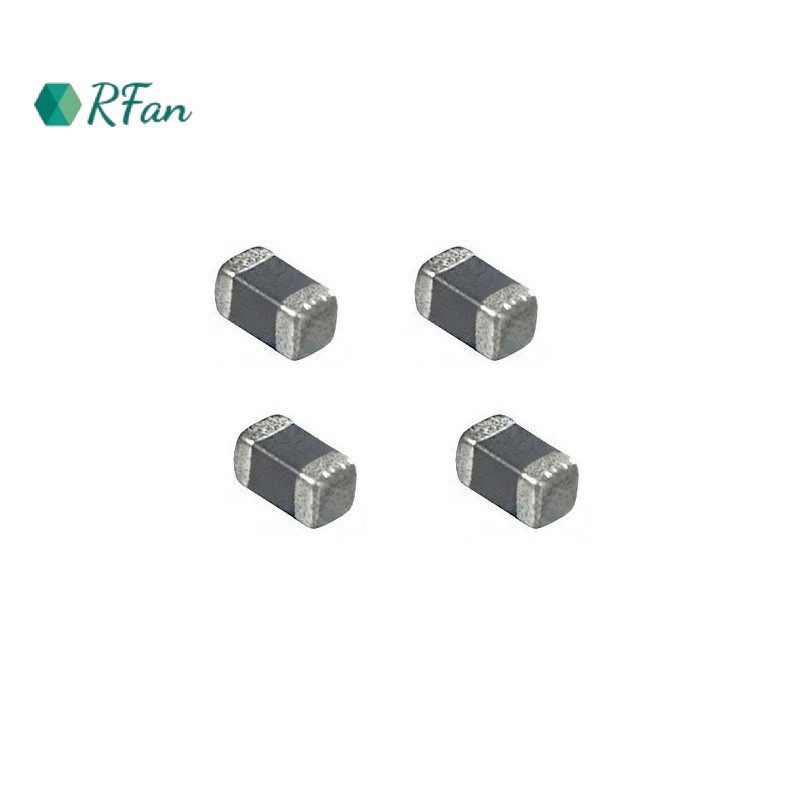

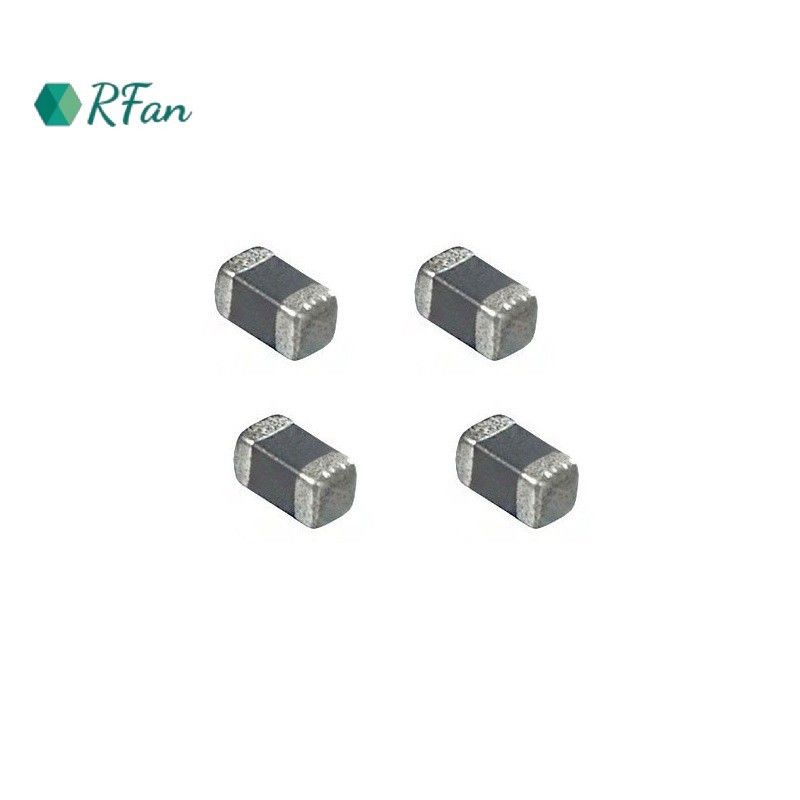

0603-471 Keramischer Ptc-Sensor für die Temperaturmessung zum Schutz vor Überhitzung

0603-471 Chip Keramischer PTC-Thermistor Überhitzungsschutz Keramischer zurücksetzbarer CPTC-Thermistor zur Temperaturmessung

Eigenschaften

1Ausgezeichnete thermische Reaktion aufgrund der geringen Größe

2. geeignet für Gegenmaßnahmen bei Kurzschlussprüfungen im Sicherheitsstandard.

3Stabiler Widerstand nach dem Betrieb durch keramisches PTC.

4Eine ähnliche Größe ist aufgrund der großen Kapazität für elektrische Energie möglich.

5Die Festkörperkonstruktion bietet eine hervorragende mechanische Vibrations- und Stoßbeständigkeit.

6Die geringe Größe und das leichte Gewicht des SMD-Types sind hilfreich bei der Miniaturisierung der Schaltung.



Anwendungen



1. Gleichspannung/Gleichspannungskonverter
2. Wechselstromadapter
3. Wechselrichter Wechselrichter
4Überhitzungsschutz für Transistoren und integrierte Schaltungen
5. LED



Struktur und Größe





Nein	Größe(Umweltbewertungsbewertung)	L1	W	H Maximal.	L2 und L3
TPM0	0402	1.00±0.15	0.50 ± 0.10	0.50 ± 0.10	0.20 ± 0.10
TPM1	0603	1.60 ± 0.15	0.80 ± 0.15	0.80 ± 0.15	0.40 ± 0.20
TPM2	0805	2.00±0.20	1.25 ± 0.20	1.00 max.	0.45 ± 0.25
				1.45 (nur für TPM2S150N130R anwendbar)



Elektrische Eigenschaften





0603Reihe



Teil Nr.	25° CRated Widerstand	Messungstemperatur @ 1 KΩ	Max Voitage (V)	Betriebstemperaturbereich
	R25	Ts1	Vmaximal	TL~TU
	(Ω)	(°C)	(VDC)	(°C)
TPM1S101N115R	100	115 ± 7	24	-25 ~ +130
TPM1S101N130R		130 ± 7		-25 ~ +145



Teil Nr.	25° CRated Widerstand	Messungstemperatur @ 2,2 KΩ	Max Voitage (V)	Betriebstemperaturbereich
	R25	Ts2	Vmaximal	TL~TU
	(Ω)	(°C)	(VDC)	(°C)
TPM1S221N090R	220	90 ± 7	24	-25 ~ +105
TPM1S221N105R		105 ± 7		-25 ~ +120



Teil Nr.	25° CRated Widerstand	Messtemperatur 1 @ 4,7 KΩ	Messtemperatur 2 @ 47 KΩ	Max Voitage (V)	Betriebstemperaturbereich
	R25	Ts1	Ts2	Vmaximal	TL~TU
	(Ω)	(°C)	(°C)	(VDC)	(°C)
TPM1S471P065R	470	65 ± 5	- Ich weiß nicht.	32	-25 ~ +80
TPM1S471P075R		75 ± 5	- Ich weiß nicht.		-25 ~ +90
TPM1S471P080R		80 ± 5	- Ich weiß nicht.		-25 ~ +95
TPM1S471P085R		85 ± 5	- Ich weiß nicht.		-25 ~ +100



Teil Nr.	25° CRated Widerstand	Temperaturmessung1 @ 4,7 KΩ	Temperaturmessung2 @ 47 KΩ	Höchstgewicht(V)	Betriebstemperaturbereich
	R25	Ts1	Ts2	Vmaximal	TL~TU
	(Ω)	(°C)	(°C)	(VDC)	(°C)
TPM1S471P095R	470	95 ± 5	- Ich weiß nicht.	32	-25 ~ +110
TPM1S471P100R		100 ± 5	- Ich weiß nicht.		-25 ~ +115
TPM1S471P105R		105 ± 5	- Ich weiß nicht.		-25 ~ +120
TPM1S471P110R		110 ± 5	- Ich weiß nicht.		-25 ~ +125
TPM1S471P115R		115 ± 5	- Ich weiß nicht.		-25 ~ +130
TPM1S471P125R		125 ± 5	- Ich weiß nicht.		-25 ~ +140
TPM1S471P135R		135 ± 5	- Ich weiß nicht.		-25 ~ +150
TPM1S471P065RT	470	65 ± 5	80 ± 7	32	-25 ~ +90
TPM1S471P075RT		75 ± 5	90 ± 7		-25 ~ +100
TPM1S471P085RT		85 ± 5	100 ± 7		-25 ~ +110
TPM1S471P095RT		95 ± 5	110 ± 7		-25 ~ +120
TPM1S471P105RT		105 ± 5	120 ± 7		-25 ~ +130
TPM1S471P115RT		115 ± 5	130 ± 7		-25 ~ +140
TPM1S471P125RT		125 ± 5	140 ± 7		-25 ~ +150
TPM1S471P130RT		130 ± 5	145 ± 5		-25 ~ +155
TPM1S471P135RT		135 ± 5	150 ± 7		-25 ~ +160



Teil Nr.	25° CRated Widerstand	Temperaturmessung@ 4,7MΩ	Höchstgewicht(V)	Betriebstemperaturbereich
	R25	Ts2	Vmaximal	TL~TU
	(KΩ)	(°C)	(VDC)	(°C)
TPM1S102P095R	1	95 ± 5	32	-25 ~ +110
TPM1S102P105R		105 ± 5		-25 ~ +120
TPM1S102P115R		115 ± 5		-25 ~ +130



Teil Nr.	25° CRated Widerstand	Temperaturmessung@ 4,7MΩ	Höchstgewicht(V)	Betriebstemperaturbereich
	R25	Z	Vmaximal	TL~TU
	(KΩ)	(°C)	(VDC)	(°C)
TPM1S103P075R	10	75 ± 5	32	-25 ~ +90
TPM1S103P080R		80 ± 5		-25 ~ +95
TPM1S103P110R		110 ± 5		-25 ~ +125
TPM1S103P120R		120 ± 5		-25 ~ +135
TPM1S103P130R		130 ± 5		-25 ~ +145
TPM1S473P130R	47	130 ± 5		-25 ~ +145

Widerstandstemperatur-Karakteristikkurve (typisch)



SMD0603 R25=1KΩSMD 0603 R25=10KΩ

TPM1S102PXXXR TPM1S103PXXXR



SMD 0603 R25=47KΩ

TPM1S473P130R

Typischer Anwendungskreis

Verpackung



Größe (EIA)	Anzahl(Stück pro Rolle)
0402	10,000
0603	4,000
0805	3,500
