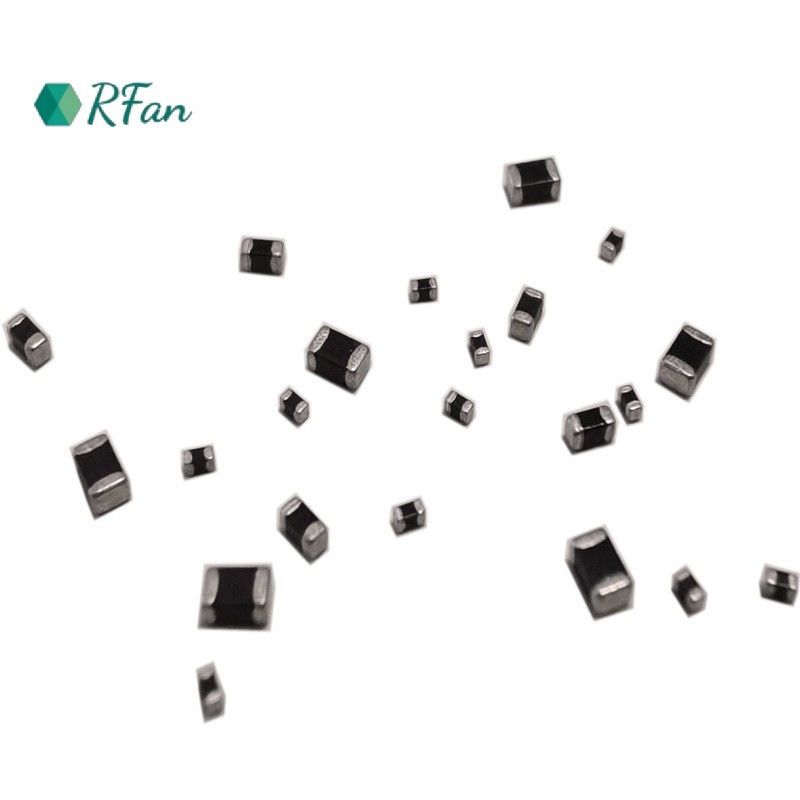

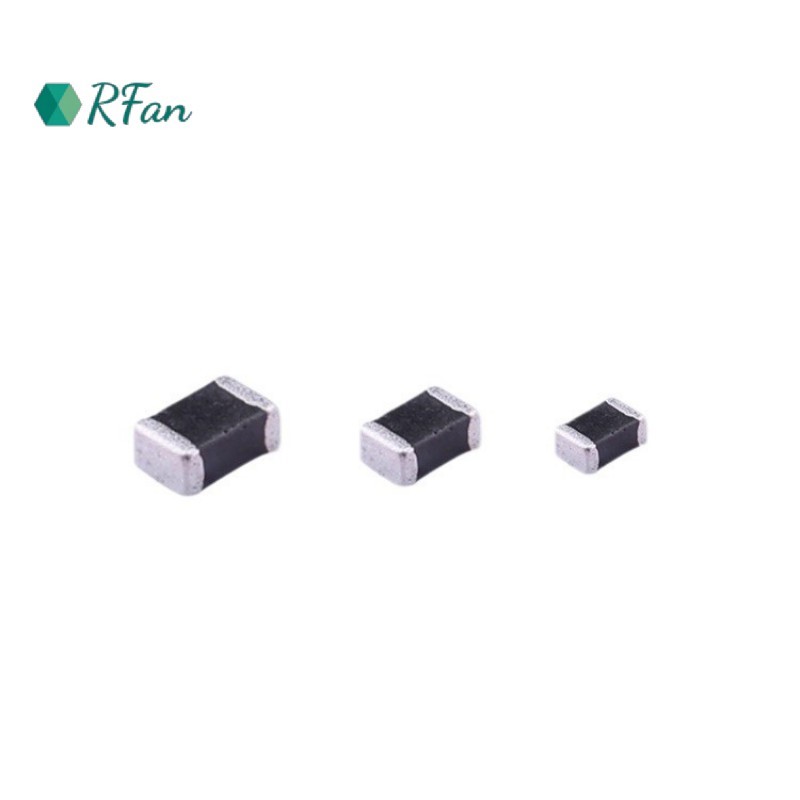

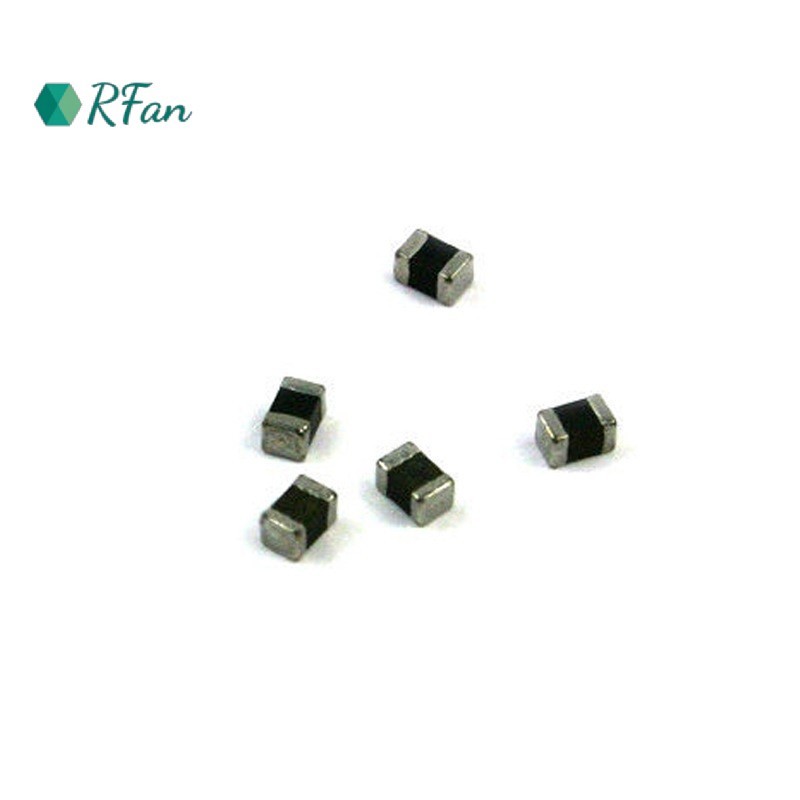

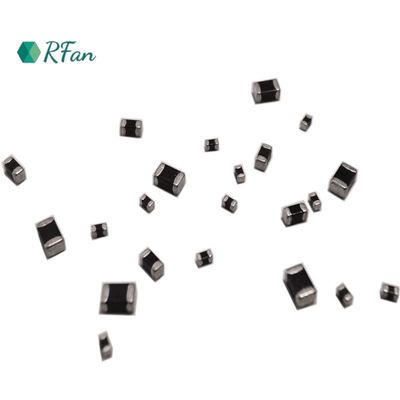

0402-102 Keramische Ptc-Temperaturprobe Oberflächenmontage Thermistor zurücksetzbar

0402-102 Chip-Keramik-PTC-Thermistor Wiedereinstellbarer CPTC-Thermistor-Oberflächenhalter für Temperaturempfindungsanwendungen

Eigenschaften

1Ausgezeichnete thermische Reaktion aufgrund der geringen Größe

2. geeignet für Gegenmaßnahmen bei Kurzschlussprüfungen im Sicherheitsstandard.

3Stabiler Widerstand nach dem Betrieb durch keramisches PTC.

4Eine ähnliche Größe ist aufgrund der großen Kapazität für elektrische Energie möglich.

5Die Festkörperkonstruktion bietet eine hervorragende mechanische Vibrations- und Stoßbeständigkeit.

6Die geringe Größe und das leichte Gewicht des SMD-Types sind hilfreich bei der Miniaturisierung der Schaltung.



Anwendungen



1. Gleichspannung/Gleichspannungskonverter
2. Wechselstromadapter
3. Wechselrichter Wechselrichter
4Überhitzungsschutz für Transistoren und integrierte Schaltungen
5. LED



Struktur und Größe





Nein	Größe(Umweltbewertungsbewertung)	L1	W	H Maximal.	L2 und L3
TPM0	0402	1.00±0.15	0.50 ± 0.10	0.50 ± 0.10	0.20 ± 0.10
TPM1	0603	1.60 ± 0.15	0.80 ± 0.15	0.80 ± 0.15	0.40 ± 0.20
TPM2	0805	2.00±0.20	1.25 ± 0.20	1.00 max.	0.45 ± 0.25
				1.45 (nur für TPM2S150N130R anwendbar)



Elektrische Eigenschaften





0402Reihe



Teil Nr.	25° CRated Widerstand	Messtemperatur 1 @4,7 KΩ	Messtemperatur 2 @ 47 KΩ	Max Voitage (V)	Betriebstemperaturbereich
	R25	Ts1	Ts2	Vmaximal	TL~TU
	(Ω)	(°C)	(°C)	(VDC)	(°C)
TPM0S471P095R	470	95 ± 5	- Ich weiß nicht.	32	-25 ~ +110
TPM0S471P105R		105 ± 5	- Ich weiß nicht.		-25 ~ +120
TPM0S471P115R		115 ± 5	- Ich weiß nicht.		-25 ~ +130
TPM0S471P125R		125 ± 5	- Ich weiß nicht.		-25 ~ +140
TPM0S471P115RT		115 ± 5	130 ± 7		-25 ~ +140
TPM0S541N115RT	540	115 ± 5	135 ± 7		-25 ~ +150



Teil Nr.	25° CRated Widerstand	Messtemperatur 1 @ 10 KΩ	Messtemperatur 2 @ 100 KΩ	Max Voitage (V)	Betriebstemperaturbereich
	R25	Ts1	Ts2	Vmaximal	TL~TU
	(KΩ)	(°C)	(°C)	(VDC)	(°C)
TPM0S102P085R	1	85 ± 5	- Ich weiß nicht.	32	-40 ~ +100
TPM0S102P125R		125 ± 5	- Ich weiß nicht.		-40 ~ +140
TPM0S102P065RS		65 ± 5	80 ± 5		-40 ~ +90
TPM0S102P075RS		75 ± 5	90 ± 5		-40 ~ +100
TPM0S102P085RS		85 ± 5	100 ± 5		-40 ~ +110
TPM0S102P095RS		95 ± 5	110 ± 5		-40 ~ +120
TPM0S102P105RS		105 ± 5	120 ± 3		-40 ~ +130
TPM0S102P115RS		115 ± 5	130 ± 5		-40 ~ +140
TPM0S102P125RS		125 ± 5	140 ± 5		-40 ~ +150
TPM0S102P065RT		65 ± 5	80 ± 3		-40 ~ +90
TPM0S102P075RT		75 ± 5	90 ± 3		-40 ~ +100
TPM0S102P085RT		85 ± 5	100 ± 3		-40 ~ +110
TPM0S102P095RT		95 ± 5	110 ± 3		-40 ~ +120
TPM0S102P105RT		105 ± 5	120 ± 3		-40 ~ +130
TPM0S102P115RT		115 ± 5	130 ± 3		-40 ~ +140
TPM0S102P125RT		125 ± 5	140 ± 3		-40 ~ +150



Teil Nr.	25° CRated Widerstand	Messungstemperatur @4,7MΩ	Max Voitage (V)	Betriebstemperaturbereich
	R25	Z	Vmaximal	TL~TU
	(KΩ)	(°C)	(VDC)	(°C)
TPM0S103P080R	10	80 ± 5	32	-25 ~ +95
TPM0S103P095R		95 ± 5		-25 ~ +110
TPM0S103P100R		100 ± 5		-25 ~ +115
TPM0S103P110R		110 ± 5		-25 ~ +125
TPM0S103P120R		120 ± 5		-25 ~ +135
TPM0S103P130R		130 ± 5		-25 ~ +145
TPM0S473P130R	47	130 ± 5		-25 ~ +145



Widerstandstemperatur-Karakteristikkurve (typisch)



SMD0402 R25=470ΩSMD0402

TPM0S471PXXXR R25=470Ω TPM0S471P115RT

                                                                                                               Bei der Prüfung der Leistungsfähigkeit ist die Leistung zu berücksichtigen, die für die Berechnung der Leistungsfähigkeit des Fahrzeugs erforderlich ist.



SMD 0402 R25=1KΩ SMD 0402 R25=1KΩ

TPM0S102PXXXR TPM0S102PXXXRS(NT1 die)

SMD 0402 R25=10KΩ SMD 0402 R25=47KΩ

TPM0S103PXXXRTPM0S473P130R













Typischer Anwendungskreis



Verpackung



Größe (EIA)	Anzahl(Stück pro Rolle)
0402	10,000
0603	4,000
0805	3,500
