E-Fuse MX6288T Leistungsverteilungsschalter mit geringem Verlust für USB-Bus / selbstbetriebene Hubs
Der MX6288T ist ein kostengünstiger, einzelner P-MOSFET-Lastschalter mit ultra-niedrigem RDS ((ON), der für selbstbetriebene und busbetriebene Universal Serial Bus-Anwendungen optimiert ist.
Eingangsspannung von 2,5 V bis 5,5 V, ideal für Systeme mit 3,3 V und 5 V. Ein eingebautes P-Kanal-MOSFET mit echter Abschaltfunktion, um jeden umgekehrten Stromfluss über den Schalter zu eliminieren.Wenn die Ausgangsspannung höher ist als die EingangsspannungDer Stromschalter ist ausgeschaltet.
Der MX6288T bietet über einen externen Widerstand einen programmierbaren Stromgrenzwert zwischen 200mA und 2,4A.
Eigenschaften
* 44mR Typisches RDSON MOS ist integriert * 1μTypisch im Ausschaltzustand
* Breiter Eingangsspannungsbereich: 2,5 V bis 5,5 V
* Schnelle vorübergehende Reaktion: 8 μs
* 0,1 ms typische Aufstiegszeit
* Umkehrstrom-Blockade
* Automatische Ausgangsentladung beim Herunterfahren * Schutz vor thermischem Herunterfahren
* Heiß einsteckbar * Einstellbar aktiviert

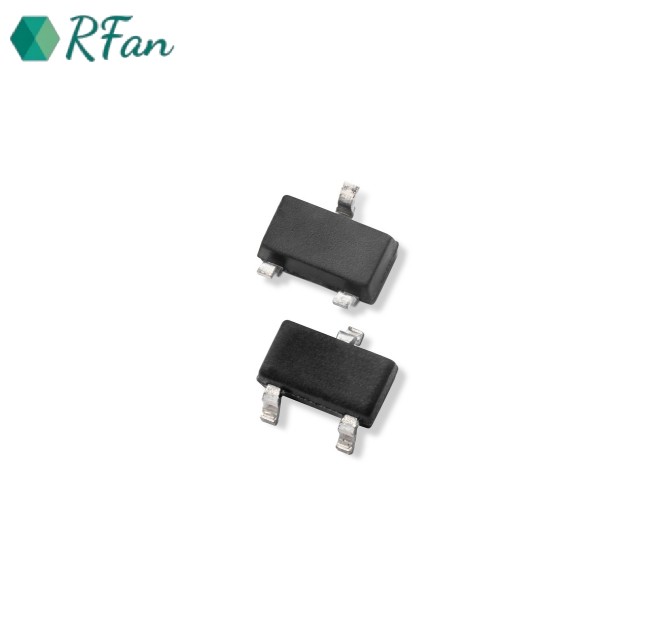

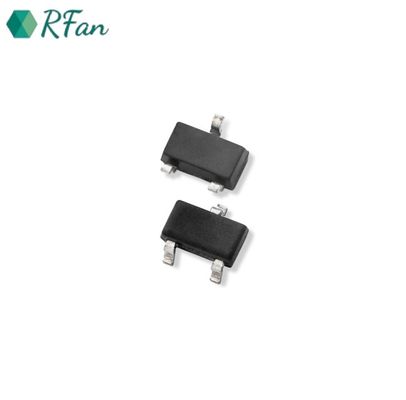

* Sot23-5 Paket verfügbar
Anwendungen
USB-Bus / selbstbetriebene Hubs
Sicherheitsausstattung
Schaltkreise für Batterieladegeräte
Persönliche Kommunikationsmittel
Notebook-Computer
Bestellinformationen
| Teilnummer |
Beschreibung |
| MX6288T |
SOT23-5, halogenfrei, T & R |
Absolute maximale Nennwerte
| Parameter |
Wert |
| Eingangsspannungsbereich |
-0,3 bis 7 V |
| Alle anderen Pins Spannungsbereich |
-0,3 bis VIN+0,3V |
| Kreuztemperatur TJ |
-40 bis 150°C |
| Lagertemperatur TSTG |
-55 bis 150°C |
| Durchführungstemperatur (Lötung, 10 Sekunden) |
260°C |
| ESD Empfindlichkeit HBM |
2000 V |
Vorsicht vor übermäßigem Stress
Spannungen, die über die in den absoluten Höchstwerte aufgeführten Spannungen hinausgehen, können dauerhafte Beschädigungen des Geräts verursachen.Funktionsfähigkeit des Geräts unter anderen Bedingungen als denen, die im Abschnitt "Empfohlene Betriebsbedingungen" angegeben sind, ist nicht impliziert.
Diese integrierte Schaltung kann durch ESD beschädigt werden, wenn Sie nicht auf den ESD-Schutz achten.Präzisionsintegrierte Schaltungen können anfälliger für Schäden sein, da sehr kleine Parameteränderungen dazu führen könnten, dass das Gerät nicht seinen veröffentlichten Spezifikationen entspricht.
Empfohlene BetriebsbedingungenVerbrennung
| Symbol |
Parameter |
Reichweite |
| VCC |
Versorgungsspannung VCC |
20,5-5,5 V |
| PD_MAX |
@TA=25°C SOT23-5 |
0.4W |
Abschlussbefugnisse
| PIN-Name |
PIN-Nummer. |
Beschreibung |
| Außen |
1 |
Schalter-Ausgabe-Pin |
| GND |
2 |
Bodenpinsel |
| ILIM |
3 |
Stromgrenze Set Pin |
| Die |
4 |
Hoch aktiviert, nicht schwimmen |
| In |
5 |
Strom-Eingabe-Pin |
Elektrische Eigenschaften
(TA=25°C, VCC=5V, CL=1uF, sofern nicht anders angegeben)
| Symbol |
Parameter |
Prüfbedingungen |
Min. |
TYP |
Maximal |
Einheit |
| Stromversorgung |
| Fahrzeugnummer |
Eingangsspannung |
|
2.5 |
|
5.5 |
V |
| IQ-Wert |
Stillstandsstrom |
VIN=5,0V, EN=L, keine Last |
|
30 |
60 |
μA |
| ISHDN |
Abschaltstrom |
VIN=5,0V, EN=H, keine Last |
|
0.1 |
1 |
μA |
| IREV |
Umgekehrter Leckstrom |
Dies gilt auch für die Berechnung der Leistungsspiegel. |
|
2 |
5 |
μA |
| VUVLO |
UVLO-Schwelle |
VIN steigt |
|
2 |
2.3 |
V |
| VUVLO_HY |
UVLO-Hysterese |
VIN-Nummer fällt |
|
100 |
|
mV |
| EN/UVLO |
| VEN_L |
EN Steigende Schwelle |
VIN=5,0V |
1.5 |
|
|
V |
| VEN_H |
EN Abfallschwelle |
VIN=5,0V |
|
|
0.8 |
V |
| IEN |
EN Eingangsstrom |
VEN=5,0V oder 0V |
- Oh, nein.5 |
5 |
10 |
μA |
| Ausgabe |
| ILIM |
Grenzstrom |
RILIM=6,8kΩ |
0.8 |
1 |
1.2 |
Eine |
| VREVERSE |
Umspannungsschutz |
VOUT-VIN |
5 |
20 |
50 |
mV |
| Träger |
Ausgangszeit |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. |
|
0.1 |
|
m |
| TFALL |
Ausgangszeit |
Die in Absatz 1 Buchstabe b genannten Anforderungen gelten für die Berechnung der Leistungsspiegel. |
|
0.3 |
|
m |
| Ausnahme |
Kurzschlussreaktionszeit |
|
|
12 |
|
μs |
| RDIS |
OUT Entladungswiderstand |
|
|
10 |
|
Ohm |
| Stromwechsel |
| RDS_ON |
|
IOUT=1A |
|
60 |
|
mΩ |
| Wärmeabschaltung |
| Zulassung |
Thermische Abschaltschwelle |
|
|
150 |
|
°C |
| Die Ausgabe wird von der |
Thermische Abschalthysterese |
|
|
20 |
|
°C |
Die Leistungsparameter des Produkts sind in den elektrischen Eigenschaften für die aufgeführten Prüfbedingungen anzugeben, sofern nicht anders angegeben.Die elektrischen Eigenschaften des Produkts können bei Betrieb unter anderen Bedingungen nicht auf die Leistung des Produkts hindeuten..
1. eFuse wird abgeschaltet, bis der EN/Fault-Pin tief gezogen und dann freigegeben wird oder die Vorrichtung mit einem Strom bei Neustart versorgt wird.
2. Nicht enthalten ist der Lüfter ohne EN/Fault-Funktion
3. Pulsprüfung: Pulsbreite 300 s, Arbeitszyklus 2%.
4- Überprüft durch Design.
