E-Fuse MX25947 Elektronische 24-V-Sicherung mit einstellbarem Überspannungsschutz für über Adapter betriebene Geräte
Die elektronischen Sicherungen der MX25947-Familie sind hochintegrierte Schaltungsschutz- und Energiemanagementlösungen in kleinen Gehäusen. Das Gerät verwendet nur sehr wenige externe Komponenten und bietet mehrere Schutzmodi. Sie wirken gegen Überlastungen, Kurzschlüsse, Spannungsspitzen, übermäßige Einschaltströme und Rückströme. Der Strombegrenzungspegel kann mit einem externen Widerstand programmiert werden. Ein interner Schaltkreis schaltet den internen FET ab, um Überspannung zu schützen. Anwendungen mit besonderen Spannungsrampenanforderungen können einen einzelnen Kondensator zur Programmierung von dVdT verwenden, um die richtige Ausgangsrampenrate sicherzustellen.
MERKMALE
* Betriebseingangsspannungsbereich VIN: 4,5 V ~ 24 V
* Integrierter 28-mΩ-on-MOS-Feldeffekttransistor * 1,34-V-Referenz für Überspannungsschutz
* 1A bis 5A einstellbare Strombegrenzung
* Programmierbare OUT-Anstiegsgeschwindigkeit, Unterspannungssperre (UVLO)
* Eingebaute thermische Abschaltung
* 10 Pin DFN3*3 & ESOP8L
ANWENDUNGEN
• Adapterbetriebene Geräte
• Festplattenlaufwerke (HDD) und Solid-State-Laufwerke (SSD)
• Set-Top-Box
• Server-/Hilfsstrom (AUX).
• Lüftersteuerung
• PCI/PCIe-Karten
Bestellinformationen
| Teilenummer |
Beschreibung |
| MX25947D33 |

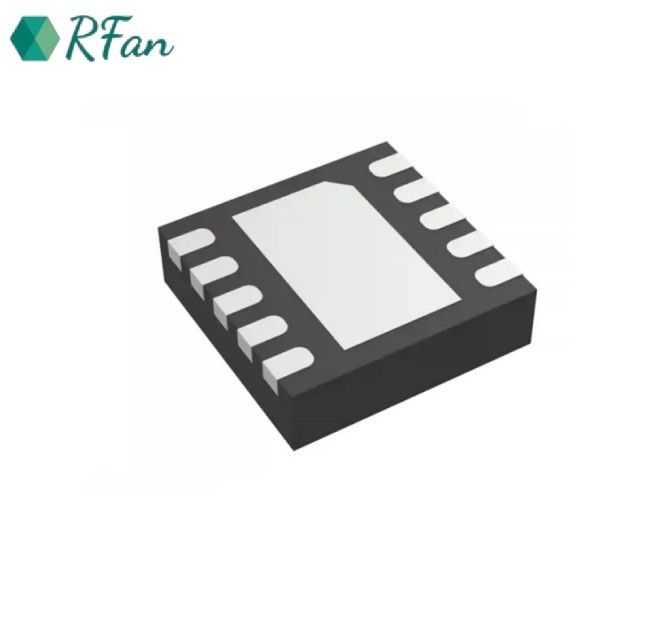

DFN3*3-10L |
| MX25947ES |

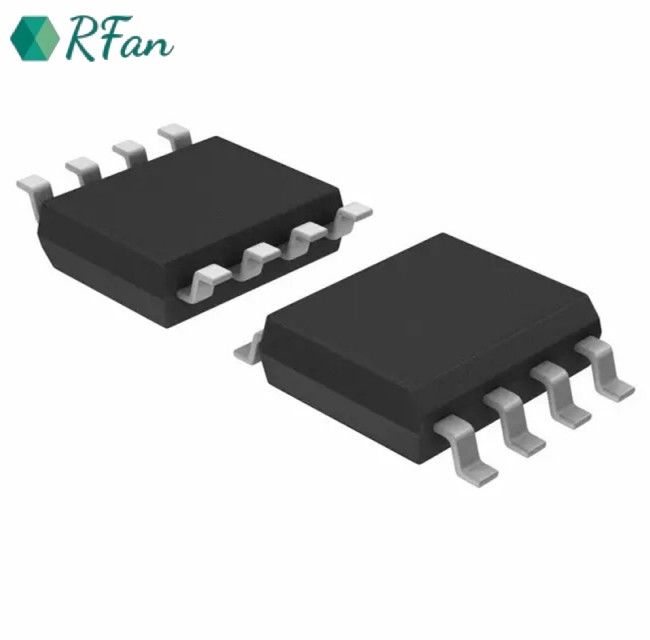

ESOP-8L |
| MPQ |
3000 Stück |
Paketverlust rating
| Paket |
RθJA (℃/W) |
| DFN3*3-10L |
50 |
| ESOP-8L |
60 |
Absolute Höchstbewertungen
| Parameter |
Wert |
| Fahrgestellnummer |
-0,3 bis 30 V |
| VIN (10 ms Transient) |
33 V (maximal) |
| AUS |
-0,3 bis VIN+0,3 |
| IOUT |
5A |
| ILIM, EN/UVLO, dVdT |
-0,3V bis 7V |
| BFET |
-0,3 V bis 40 V |
| Sperrschichttemperatur |
150℃ |
| Lagertemperatur, Tstg |
-55 bis 150℃ |
| Vorlauftemperatur (Löten, 10 Sek.) |
260℃ |
| ESD-Anfälligkeit HBM |
±2000V |
Belastungen, die über die in den absoluten Höchstwerten aufgeführten Werte hinausgehen, können zu dauerhaften Schäden am Gerät führen. Wenn das Gerät über einen längeren Zeitraum absoluten Höchstbewertungsbedingungen ausgesetzt ist, kann dies die Zuverlässigkeit beeinträchtigen. Ein funktionsfähiger Betrieb des Geräts unter Bedingungen, die über die im Abschnitt „Empfohlene Betriebsbedingungen“ angegebenen hinausgehen, ist nicht gewährleistet.
Empfohlene Betriebsbedingungenition
| Symbol |
Reichweite |
| Fahrgestellnummer |
4,5 V bis 24 V |
| dVdT, EN/UVLO, OVP |
0V bis 6V |
| ILIM |
0V bis 3V |
| IOUT |
0A bis 4A |
| Umgebungstemperatur |
-40~85℃ |
| Betriebstemperatur |
-40~125℃ |
TERMINAL AUFGABEN
| PIN-NR. |
PIN-Name |
Beschreibung |
| DFN3*3 |
ESOP8 |
| 1 |
5 |
dVdT |
Verbinden Sie einen Kondensator von diesem Pin mit GND, um die Rampenrate von OUT beim Einschalten des Geräts zu steuern. |
|
2
|
6
|
EN/UVLO
|
Dies ist ein Steuerstift mit Doppelfunktion. Wenn er als ENABLE-Pin verwendet und nach unten gezogen wird, schaltet er den internen Durchgangs-MOSFET ab.
Als UVLO-Pin kann er zur Programmierung verschiedener UVLO-Auslösepunkte über einen externen Widerstandsteiler verwendet werden.
|
| 3~5 |
7 ,8 |
Fahrgestellnummer |
Eingangsversorgungsspannung |
| 6~8 |
1 ,2 |
AUS |
Ausgabe des Geräts |
| 9 |
3 |
ILIM |
Ein Widerstand von diesem Pin zu GND legt die Überlast- und Kurzschlussgrenze fest. |
| 10 |
4 |
OVP |
Externer Überspannungsschutz durch Widerstandsteiler. Die Referenzspannung beträgt 1,34 V (typisch). |
| Wärmeleitpad |
GND |
Boden |
Elektrischer Charakteristik
(VIN=12V, VEN/UVLO=2V, RILIM = 100kΩ, CdVdT = OFFEN. TA=25℃, sofern nicht anders angegeben)
| Symbol |
Parameter |
Testbedingung |
Min |
Typ. |
Max |
Einheit |
| VIN-PIN |
| VUVO |
UVLO-Schwelle, steigend |
|
4,0 |
4.2 |
4.5 |
V |
| UVLO-Schwelle, fallend |
|
3.8 |
4,0 |
4.3 |
V |
| IQON |
Versorgungsstrom |
Aktiviert: EN/UVLO = 2V |
0,5 |
0,6 |
0,7 |
mA |
| IQOFF |
EN/UVLO = 0V |
0,10 |
0,18 |
0,25 |
| EN/UVLO |
| VENR |
DE Schwellenspannung, steigend |
|
1.30 |
1,34 |
1,38 |
V |
| VENF |
DE Schwellenspannung, fallend |
|
1,25 |
1.30 |
1,35 |
V |
| IEN |
DE Eingangsleckstrom |
0V ≤ VEN ≤ 5V |
-100 |
0 |
100 |
n / A |
| dVdT |
| IdVdT |
dVdT Ladestrom |
|
|
0,2 |
|
μA |
| RdVdT_disch |
dVdT Entladewiderstand |
|
60 |
80 |
100 |
Ω |
| VdVdTmax |
dVdT maximale Kondensatorspannung |
|
|
5.5 |
|
V |
| GAINdVdT |
dVdT-zu-OUT-Verstärkung |
|
|
4,85 |
|
V/V |
| ILIM |
| IILIM |
ILIM Bias-Strom |
|
|
0,5 |
|
μA |
|
IOL
|
Überlaststrombegrenzung
|
RILIM = 4,3 kΩ, VVIN-OUT = 1 V |
4.6 |
5 |
5.6 |
A |
| RILIM = 10 kΩ, VVIN-OUT = 1 V |
2.5 |
3,0 |
3.5 |
A |
| RILIM = 51 kΩ, VVIN-OUT = 1 V |
1,0 |
1.5 |
2,0 |
A |
| RILIM = 100 kΩ, VVIN-OUT = 1 V |
0,8 |
1,0 |
1.5 |
A |
| IOLRKurz |
Überlaststrombegrenzung |
RILIM = 0 Ω, Strombegrenzung für kurzgeschlossenen Widerstand |
|
1.8 |
|
A |
| Symbol |
Parameter |
Testbedingung |
Min |
Typ. |
Max |
Einheit |
| IOL-R-Offen |
Überlaststrombegrenzung |
RILIM = OFFEN, Strombegrenzung des offenen Widerstands |
|
1.6 |
|
A |
|
ISCL
|
Kurzschlussstrombegrenzung
|
RILIM = 5 kΩ, VVIN-OUT = 12 V |
4,0 |
4.25 |
4.5 |
A
|
| RILIM = 10 kΩ, VVIN-OUT = 12 V |
2,76 |
2,88 |
3,0 |
| RILIM = 51 kΩ, VVIN-OUT = 12 V |
1.06 |
1.14 |
1.22 |
| RILIM = 100 kΩ, VVIN-OUT = 12 V |
0,86 |
0,94 |
1,0 |
| RATIOFASTRIP |
Fast-Trip-Komparatorpegel in Bezug auf die Überlaststromgrenze |
IFASTRIP: IOL |
|
160 |
|
% |
| VOpenILIM |
ILIM Offener Widerstandserkennungsschwellenwert |
VILIM steigt, RILIM = OFFEN |
|
3.2 |
|
V |
| RDS (ein) |
FET ON-Widerstand |
|
21 |
28 |
37 |
mΩ |
| IOUT-OFF-LKG |
OUT Vorspannungsstrom im ausgeschalteten Zustand |
VEN/UVLO = 0 V, VOUT = 0 V (Quelle) |
|
3 |
|
μA |
| IOUT-OFF-SINK |
VEN/UVLO = 0 V, VOUT = 300 mV (sinkend) |
|
10 |
|
μA |
| OVP |
| VREF_OVP |
Externer OVP-Schwellenwert |
OVP steigt |
1.30 |
1,34 |
1,38 |
V |
| VOVPF |
OVP-Hysterese |
|
1,25 |
1.30 |
1,35 |
V |
| TSD |
| TSHDN |
TSD-Schwellenwert, steigend |
|
|
131 |
|
℃ |
| TSHDNhyst |
TSD-Hysterese |
|
|
-15 |
|
℃ |
| Timing-Anforderungen |
| TONNE |
Einschaltverzögerung |
EN/UVLO → H bis IIN = 100 mA, 1 A ohmsche Last an OUT |
|
900 |
|
μs |
| tOFFdly |
Ausschaltverzögerung |
|
|
20 |
|
μs |
| dVdT |
| tdVdT |
Ausgangsrampenzeit
|
EN/UVLO → H zu OUT = 11,7 V, CdVdT = 0 |
|
1 |
|
MS |
| EN/UVLO → H zu OUT = 11,7 V, CdVdT = 1 nF |
|
10 |
|
MS |
| ILIM |
| tFastOffDly |
Verzögerung des Fast-Trip-Komparators |
IOUT > IFASTRIP zu IOUT= 0 (Ausschalten) |
|
350 |
|
ns |
