Höchstspannung: | 270 V Vrms | Bestätigt: | RoHS-kompatibel/UL |
---|---|---|---|
Material: | Kunststoff- und Keramik-Chips | Elemente: | PTC DISK |
Umgebungstemperatur: | -30 / +85°C | Führungsdurchmesser: | 00,8 mm |
Hervorheben: | 15P Positiver Koeffizient Thermistor,Lineare Ptc-Thermistor 15P,Inverter Linear-Ptc-Thermistor |

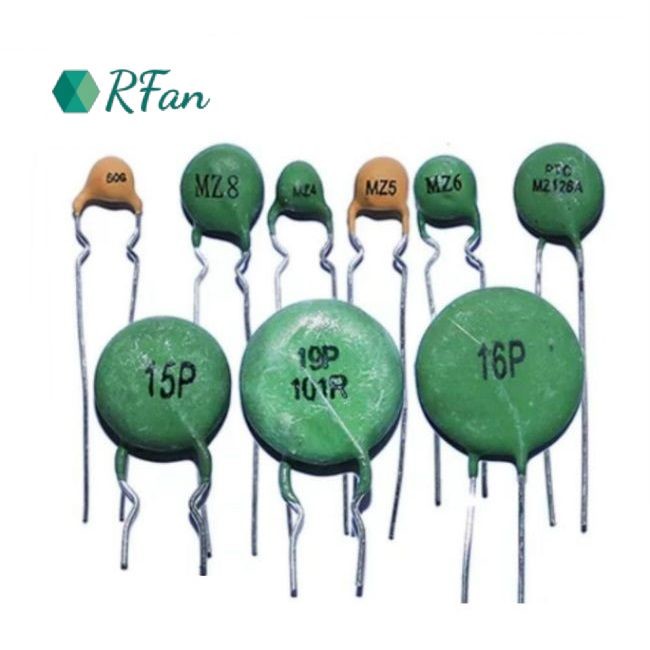

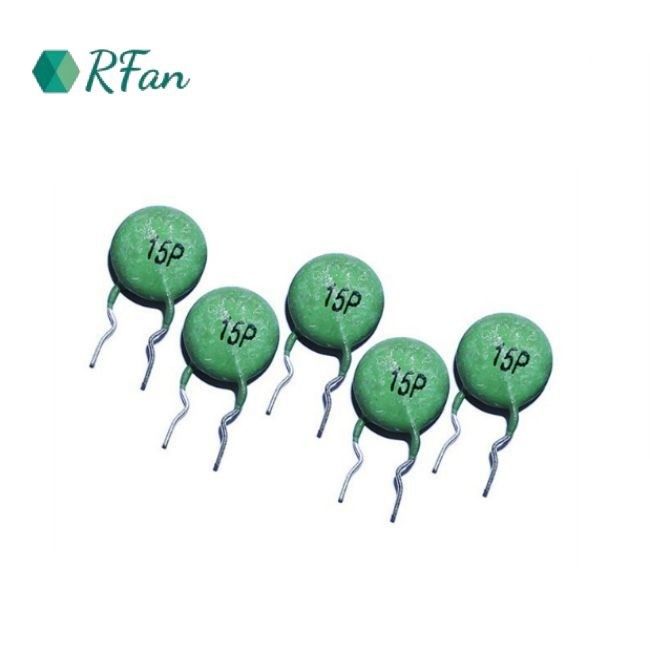

PTC-Thermistor 15P Positiver Koeffizient Thermistor Linear Ptc-Thermistor für Inverter-Schweißmaschine
Anwendung
◆ Überstromschutz in:
◆ Industrieelektronik
◆ Verbraucherelektronik
◆ Elektronische Datenverarbeitung
◆ Kurzstromschutz
Eigenschaften
◆ Kurze Reaktionszeit für schnellen Schutz
◆ Automatische Wiedereinstellung, sobald der Überstrom entfernt ist
◆ Bleibeigebauteile widerstehen mechanischen Belastungen und Vibrationen
◆ Hohe Wärmestabilität
Wird PTC als Überstromschutzelement verwendet, so sind gleichzeitig die Spezifikation des maximalen Nichtstromstroms und der maximalen Betriebsspannung auszuwählen,Wir sollten auch die Elementgröße berücksichtigen, Nennwert Nullleistung Widerstand, die Verwendung von Temperaturbereich und andere Faktoren.5 times of the maximum current when the circuit is working normally The voltage that may be applied to the PTC under normal or abnormal conditions should not be greater than its maximum operating voltage.
Ein Gerade |
Typ des Durchmessers |
DMAX |
F |
φd |
IMAX |
TMAX |
Φ5 (E) | 6.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 2.0 | 5.0 | |
Φ7 ((G) | 8.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 2.5 | 5.0 | |
Φ8 ((H) | 9.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 2.5 | 5.0 | |
Φ9 (I) | 10.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 3.0 | 5.0 | |
Φ10 (J) | 11.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 3.0 | 5.0 | |
Φ12(L) | 14.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 3.0 | 6.0 | |
Φ14 (N) | 16.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 3.0 | 6.0 | |
Φ16 (P) | 18.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 3.0 | 7.0 | |
Φ20 (T) | 22.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 3.5 | 7.0 | |
F. Innerhalb von Kink |
Typ des Durchmessers |
DMAX |
F |
φd |
L |
TMAX |
Φ5 (E) | 6.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ7 ((G) | 8.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ8 ((H) | 9.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ9 (I) | 10.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ10 (J) | 11.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ12(L) | 14.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 6.0 | |
Φ14 (N) | 16.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 6.0 | |
Φ16 (P) | 18.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 7.0 | |
Φ20 (T) | 22.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 7.0 | |
F Außen Kink |
Typ des Durchmessers |
DMAX |
F |
φd |
L |
TMAX |
Φ5 (E) | 6.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ7 ((G) | 8.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ8 ((H) | 9.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ9 (I) | 10.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ10 (J) | 11.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 5.0 | |
Φ12(L) | 14.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 6.0 | |
Φ14 (N) | 16.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 6.0 | |
Φ16 (P) | 18.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 7.0 | |
Φ20 (T) | 22.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 5.0±2.0 | 7.0 |
Y-Typ |
Typ des Durchmessers |
DMAX | F | φd | HMAX | TMAX |
Φ5 (E) | 6.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 12.0 | 5.0 | |
Φ7 ((G) | 8.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 14.0 | 5.0 | |
Φ8 ((H) | 9.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 15.0 | 5.0 | |
Φ9 (I) | 10.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 16.0 | 5.0 | |
Φ10 (J) | 11.5 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 17.0 | 5.0 | |
Φ12(L) | 14.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 19.0 | 6.0 | |
Φ14 (N) | 16.0 | 5.0±1.0 | Für die Berechnung der Leistung:05 | 21.0 | 6.0 | |
Φ16 (P) | 18.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 24.0 | 7.0 | |
Φ20 (T) | 22.5 | 7.5±1.0 | Für die Berechnung der Leistung:05 | 28.0 | 7.0 |
Teil Nr. |
Nicht betriebsbereit Strom (mA) |
Spitzenstrom (mA) |
R25 Nennwiderstand (Ω) |
Wechseln Temperatur (°C) |
Maximalgeschwindigkeit (V) |
Durchmesser* Dicke (maximal) |
*MZ21-M151RME | 20 | 50 | 150 |
80 |
270 | 6.5 mal 5.0 |
*MZ21-M101RMG | 35 | 90 | 100 | 270 | 8.5 mal 5.0 | |
MZ21-M500RMG | 50 | 125 | 50 | 270 | 8.5 mal 5.0 | |
MZ21-M100RMG | 130 | 260 | 10 | 270 | 8.5 mal 5.0 | |
*MZ21-M150RMJ | 110 | 275 | 15 | 270 | 11.5 mal 5.0 | |
*MZ21-M100RMN | 150 | 375 | 10 | 220 | 16.0*6.0 | |
*MZ21-N151RME | 30 | 75 | 150 |
100 |
270 | 6.5 mal 5.0 |
*MZ21-N101RME | 35 | 90 | 100 | 270 | 6.5 mal 5.0 | |
*MZ21-N820RMG | 50 | 125 | 82 | 270 | 8.5 mal 5.0 | |
MZ21-N150RML | 150 | 300 | 15 | 270 | 14.0*6.0 | |
*MZ21-N100RMN | 180 | 450 | 10 | 220 | 16.0*6.0 | |
*MZ21-N8R0RMN | 190 | 470 | 8 | 220 | 16.0*6.0 | |
1 Betriebstemperaturbereich: -10 °C bis 60 °C; 2 Produkte können nach besonderen Kundenanforderungen konzipiert werden; 3 Modelle mit * haben die UL-Zertifizierung bestanden; 4 Anwendungsschaltung: Transistorkreis Allgemeine Schaltkreise |
