Detailinformationen

Höchstspannung:	270 V Vrms	Bestätigt:	RoHS-kompatibel/UL
Material:	Kunststoff- und Keramik-Chips	Elemente:	PTC DISK
Umgebungstemperatur:	-30 / +85°C	Führungsdurchmesser:	00,8 mm
Hervorheben:	Lineare keramische PTC-Thermistor , 16P Positiver Koeffizient Thermistor , Elektrische Schweißmaschine PTC-Thermistor

Produkt-Beschreibung

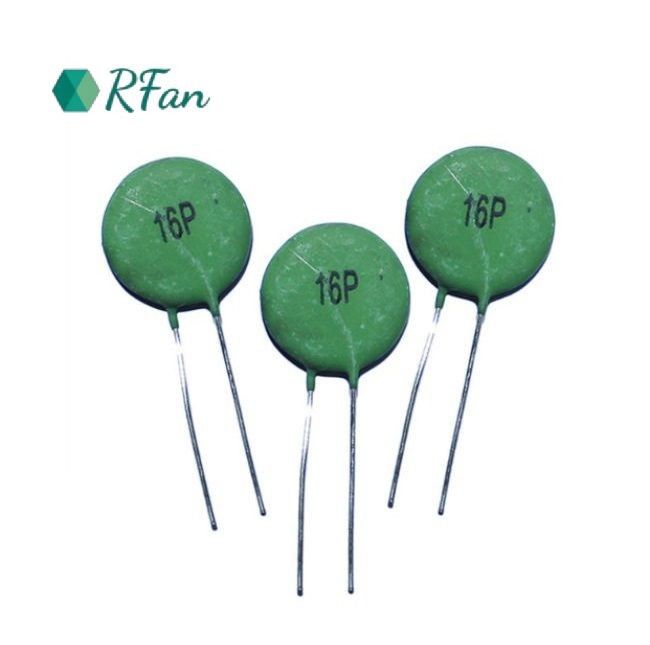

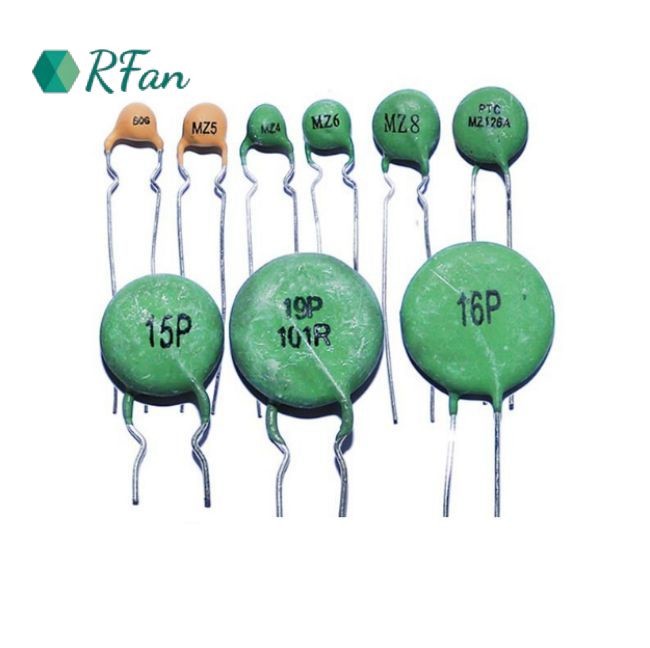

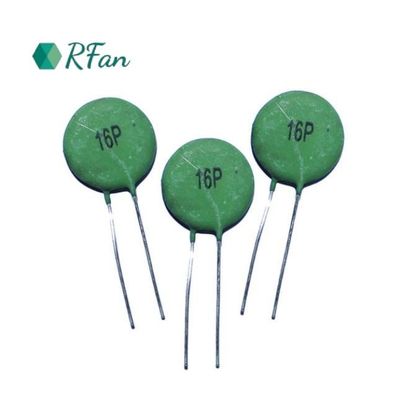

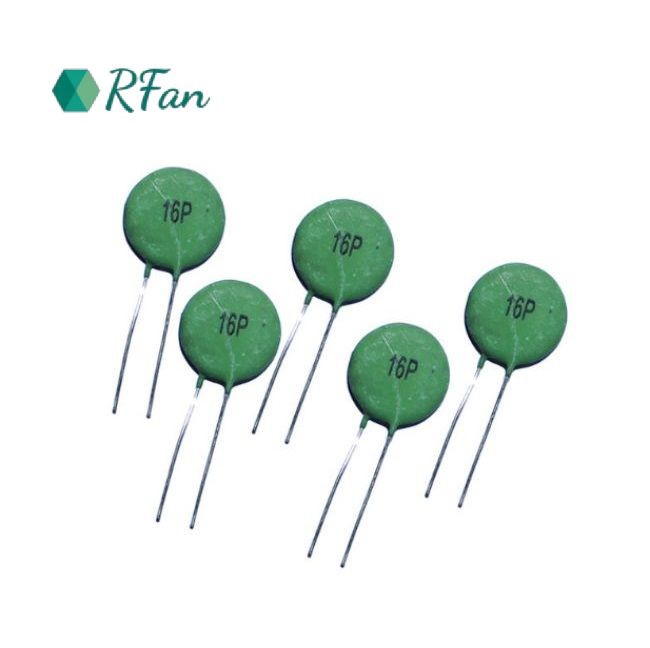

PTC-Thermistor 16P mit positivem Koeffizient Thermistor Linear-Keramik-Ptc-Thermistor für elektrische Schweißmaschine

Anwendung

◆ Überstromschutz in:
◆ Industrieelektronik
◆ Verbraucherelektronik
◆ Elektronische Datenverarbeitung
◆ Kurzstromschutz

Eigenschaften

◆ Kurze Reaktionszeit für schnellen Schutz
◆ Automatische Wiedereinstellung, sobald der Überstrom entfernt ist
◆ Bleibeigebauteile widerstehen mechanischen Belastungen und Vibrationen
◆ Hohe Wärmestabilität

Wird PTC als Überstromschutzelement verwendet, so sind gleichzeitig die Spezifikation des maximalen Nichtstromstroms und der maximalen Betriebsspannung auszuwählen,Wir sollten auch die Elementgröße berücksichtigen, Nennwert Nullleistung Widerstand, die Verwendung von Temperaturbereich und andere Faktoren.5 times of the maximum current when the circuit is working normally The voltage that may be applied to the PTC under normal or abnormal conditions should not be greater than its maximum operating voltage.

Struktur und Abmessungen der Beschichtungserzeugnisse:

Ein Gerade	Typ des Durchmessers	DMAX	F	φd	IMAX	TMAX
	Φ5 (E)	6.5	5.0±1.0	Für die Berechnung der Leistung:05	2.0	5.0
	Φ7 ((G)	8.5	5.0±1.0	Für die Berechnung der Leistung:05	2.5	5.0
	Φ8 ((H)	9.5	5.0±1.0	Für die Berechnung der Leistung:05	2.5	5.0
	Φ9 (I)	10.5	5.0±1.0	Für die Berechnung der Leistung:05	3.0	5.0
	Φ10 (J)	11.5	5.0±1.0	Für die Berechnung der Leistung:05	3.0	5.0
	Φ12(L)	14.0	5.0±1.0	Für die Berechnung der Leistung:05	3.0	6.0
	Φ14 (N)	16.0	5.0±1.0	Für die Berechnung der Leistung:05	3.0	6.0
	Φ16 (P)	18.5	7.5±1.0	Für die Berechnung der Leistung:05	3.0	7.0
	Φ20 (T)	22.5	7.5±1.0	Für die Berechnung der Leistung:05	3.5	7.0
F. Innerhalb von Kink	Typ des Durchmessers	DMAX	F	φd	L	TMAX
	Φ5 (E)	6.5	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	5.0
	Φ7 ((G)	8.5	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	5.0
	Φ8 ((H)	9.5	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	5.0
	Φ9 (I)	10.5	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	5.0
	Φ10 (J)	11.5	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	5.0
	Φ12(L)	14.0	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	6.0
	Φ14 (N)	16.0	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	6.0
	Φ16 (P)	18.5	7.5±1.0	Für die Berechnung der Leistung:05	5.0±2.0	7.0
	Φ20 (T)	22.5	7.5±1.0	Für die Berechnung der Leistung:05	5.0±2.0	7.0
F Außen Kink	Typ des Durchmessers	DMAX	F	φd	L	TMAX
	Φ5 (E)	6.5	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	5.0
	Φ7 ((G)	8.5	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	5.0
	Φ8 ((H)	9.5	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	5.0
	Φ9 (I)	10.5	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	5.0
	Φ10 (J)	11.5	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	5.0
	Φ12(L)	14.0	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	6.0
	Φ14 (N)	16.0	5.0±1.0	Für die Berechnung der Leistung:05	5.0±2.0	6.0
	Φ16 (P)	18.5	7.5±1.0	Für die Berechnung der Leistung:05	5.0±2.0	7.0
	Φ20 (T)	22.5	7.5±1.0	Für die Berechnung der Leistung:05	5.0±2.0	7.0

Y-Typ	Typ des Durchmessers	DMAX	F	φd	HMAX	TMAX
	Φ5 (E)	6.5	5.0±1.0	Für die Berechnung der Leistung:05	12.0	5.0
	Φ7 ((G)	8.5	5.0±1.0	Für die Berechnung der Leistung:05	14.0	5.0
	Φ8 ((H)	9.5	5.0±1.0	Für die Berechnung der Leistung:05	15.0	5.0
	Φ9 (I)	10.5	5.0±1.0	Für die Berechnung der Leistung:05	16.0	5.0
	Φ10 (J)	11.5	5.0±1.0	Für die Berechnung der Leistung:05	17.0	5.0
	Φ12(L)	14.0	5.0±1.0	Für die Berechnung der Leistung:05	19.0	6.0
	Φ14 (N)	16.0	5.0±1.0	Für die Berechnung der Leistung:05	21.0	6.0
	Φ16 (P)	18.5	7.5±1.0	Für die Berechnung der Leistung:05	24.0	7.0
	Φ20 (T)	22.5	7.5±1.0	Für die Berechnung der Leistung:05	28.0	7.0

Technische Parameter von Produkten zum Schutz der Stromversorgung und der allgemeinen Schaltkreise:

Teil Nr.	Nicht betriebsbereit Strom (mA)	Spitzenstrom (mA)	R25 Nennwiderstand (Ω)	Wechseln Temperatur (°C)	Maximalgeschwindigkeit (V)	Durchmesser* Dicke (maximal)
*MZ21-M151RME	20	50	150	80	270	6.5 mal 5.0
*MZ21-M101RMG	35	90	100		270	8.5 mal 5.0
MZ21-M500RMG	50	125	50		270	8.5 mal 5.0
MZ21-M100RMG	130	260	10		270	8.5 mal 5.0
*MZ21-M150RMJ	110	275	15		270	11.5 mal 5.0
*MZ21-M100RMN	150	375	10		220	16.0*6.0
*MZ21-N151RME	30	75	150	100	270	6.5 mal 5.0
*MZ21-N101RME	35	90	100		270	6.5 mal 5.0
*MZ21-N820RMG	50	125	82		270	8.5 mal 5.0
MZ21-N150RML	150	300	15		270	14.0*6.0
*MZ21-N100RMN	180	450	10		220	16.0*6.0
*MZ21-N8R0RMN	190	470	8		220	16.0*6.0
1 Betriebstemperaturbereich: -10 °C bis 60 °C; 2 Produkte können nach besonderen Kundenanforderungen konzipiert werden; 3 Modelle mit * haben die UL-Zertifizierung bestanden; 4 Anwendungsschaltung: Transistorkreis Allgemeine Schaltkreise

Größe und Tag:

Herkunftsort:	China
Markenname:	RFan
Zertifizierung:	UL.TUV.ROHS
Modellnummer:	15P

Min Bestellmenge:	1000
Preis:	negotiable
Verpackung Informationen:	1000/BAG
Lieferzeit:	5-7 Tage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	1KK/M
