Detailinformationen

Temperaturkontrolle:	Selbstbeherrschung	Paket:	Hermetisch versiegelte Glasverpackung
Betriebstemperatur:	-25 C~+125	Wiederherstellung:	< 60 Sekunden
Abmessungen:	1mm bis 10mm	Führungs-Abstand:	5.0±0,5 mm
Hervorheben:	0603 PTC-Thermistor mit Chip , Überstromschutz PTC-Chip-Thermistor , Zurücksetzbarer PTC-Chip-Thermistor

Produkt-Beschreibung

0603 60Ω Chip Keramischer PTC-Thermistor Wiedereinstellbarer PTC-Thermistor zum Schutz vor Überstrom und Strombegrenzungswiderstand

0603 60Ω Keramischer PTC-Chipschutzthermistor für Überstromschutz 0

Überstromschutzvorrichtung mit wieder eingestellter Funktion für Strombegrenzungswiderstände.

Dieses Produkt ist ein PTC-Thermistor für den Schutz vor Überstrom, der für folgende Zwecke geeignet ist:

· Gegenmaßnahme für Kurzschlussprüfungen · Strombegrenzungswiderstand.

Eigenschaften

1- Schnelle Bedienung zum Schutz der Schaltung bei einer Überstrom-Abnormalität wie einem Kurzschluss.

Durch die Beseitigung des Überstromzustands kehren diese Produkte automatisch zum ursprünglichen

Sie kann wiederholt verwendet werden.

2. geeignet für Gegenmaßnahmen bei Kurzschlussprüfungen im Sicherheitsstandard.

3Stabiler Widerstand nach dem Betrieb durch keramisches PTC.

4Eine ähnliche Größe ist aufgrund der großen Kapazität für elektrische Energie möglich.

5Diese Produkte können als Strombegrenzungswiderstände mit Stromschutzfunktionen verwendet werden.

6Die geringe Größe und das leichte Gewicht des SMD-Types sind hilfreich bei der Miniaturisierung der Schaltung.

Anwendungen

1Laptopcomputer

2. Wechselstromadapter

3. Wiederaufladbare Batterie

4. LED

5. Überstromschutz für elektronische Verbrauchergeräte

Struktur und Größe

0603 60Ω Keramischer PTC-Chipschutzthermistor für Überstromschutz 1

Nein	Größe(Umweltbewertungsbewertung)	L1	W	H Maximal.	L2 und L3.
TPM1P	0603	1.60 ± 0.15	0.80 ± 0.15	0.80 ± 0.15	0.40 ± 0.20
TPM2P	0805	2.00±0.20	1.25 ± 0.20	1.00 max.	0.45 ± 0.25
TPM4P	1210	3.20 ± 0.30	2.50 ± 0.25	1.80 max.	0.50 ± 0.20
Folgendes gilt nur für TPM2P150M100R und TPM2P220M100R
TPM2P	0805	2.00±0.20	1.25 ± 0.20	1.45	0.45 ± 0.25

Elektrische Eigenschaften

0603Reihe

Teil Nr.	Curie-Temperatur	25°C Nennwiderstand	Nicht betriebsfähiger Strom		Spitzenstrom		Höchstgewicht	Maximal Strom	Betriebstemperaturbereich
	Curie-Temperatur	25°C Nennwiderstand	@ +60°C	@ +25°C	@+25°C	@ - 10°C	Höchstgewicht	Maximal Strom	@ Vmaximal	@V=0
	Tc (°C)	R25 (Ω)	Ich...N (mA)		Ich...T(mA)		Vmaximal (V)DC )	Ich...maximal (mA)	TL- Ich weiß.U (°C)
TPM1P330M100R	100 ± 10	33	25	36	71	85	24	900	-10 ~ +60	-40 ~ +125
TPM1P470M100R		47	20	29	61	75		630
TPM1P600L100R		60	20	29	61	75		500
TPM1P800M100R		80	- Ich weiß nicht.	26	55	- Ich weiß nicht.		400
TPM1P101M100R		100	15	21	45	55		300
TPM1P221M100R		220	10	14	29	35		130
TPM1P471M100R		470	7	10	21	25		60

0805Reihe

Teil Nr.	Curie-Temperatur	25°C Nennwiderstand	Nicht betriebsfähiger Strom		Spitzenstrom		Höchstgewicht	Maximal Strom	Betriebstemperaturbereich
			@ + 85°C	@ +25°C	@+25°C	@ -40°C			@ Vmax	@V=0
	Tc (°C)	R25 (Ω)	In (mA)		IT (mA)		Vmax (VDC)	Immax (mA)	L/T (°C)
TPM2P150M100R	100 ± 10	15	40	59	116	140	20	1600	-10 ~ +60		-40 ~ +125
TPM2P220M100R		22	30	44	91	110		1100
TPM2P221M100R		220	10	14	29	35	24	130

1210Reihe

Teil Nr.	Curie-Temperatur	25°C Nennwiderstand	Nicht betriebsfähiger Strom		Spitzenstrom		Höchstgewicht	Maximal Strom	Betriebstemperaturbereich
	Curie-Temperatur	25°C Nennwiderstand	@ + 85°C	@ +25°C	@+25°C	@ -40°C	Höchstgewicht	Maximal Strom	@ Vmax	@V=0
	Tc (°C)	R25 (Ω)	In (mA)		IT (mA)		Vmax (VDC)	Immax (mA)	L/T (°C)
TPM4P270H110R	110 ± 10	27	40	90	180	263	30	500	-40 ~ +85	-40 ~ +125
TPM4P550H120R	120 ± 10	55	34	60	130	190	30	400
TPM4P121H120R	120 ± 10	120	23	40	90	132	80	300
TPM4P401H090R	90 ± 10	400	6	15	40	59	265	200
TPM4P152S120R	120 ± 10	1500	4	12	22	32	400	150

Schutzstrombereich ((0603Reihe)

0603 60Ω Keramischer PTC-Chipschutzthermistor für Überstromschutz 2

0603 60Ω Keramischer PTC-Chipschutzthermistor für Überstromschutz 3

Schutzstrombereich (0805)Reihe)

0603 60Ω Keramischer PTC-Chipschutzthermistor für Überstromschutz 4

SchutzstrombereichReihe)

0603 60Ω Keramischer PTC-Chipschutzthermistor für Überstromschutz 5

0603 60Ω Keramischer PTC-Chipschutzthermistor für Überstromschutz 6

Typischer Anwendungskreis

0603 60Ω Keramischer PTC-Chipschutzthermistor für Überstromschutz 7

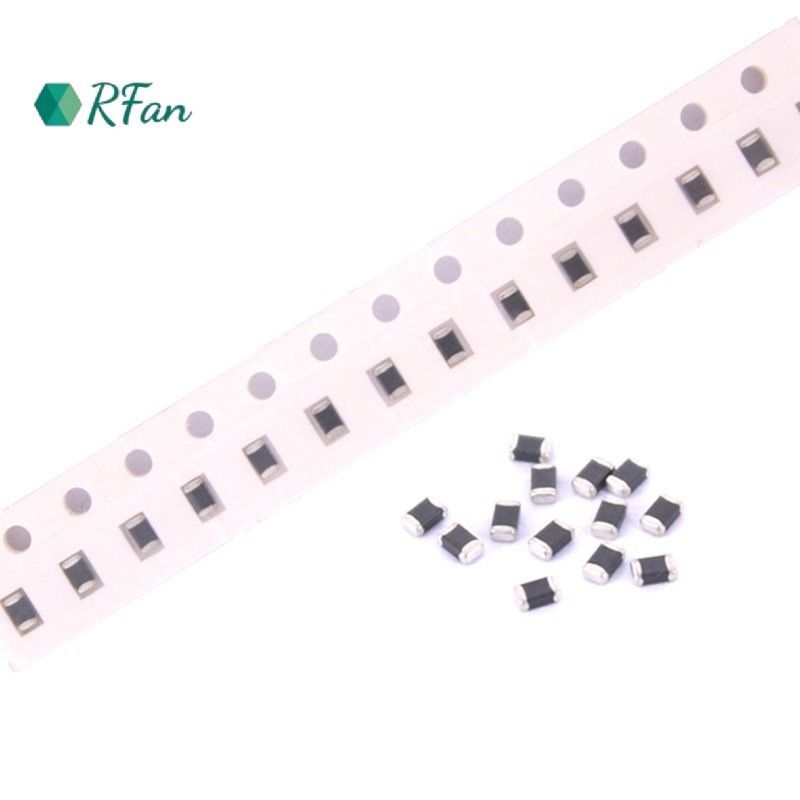

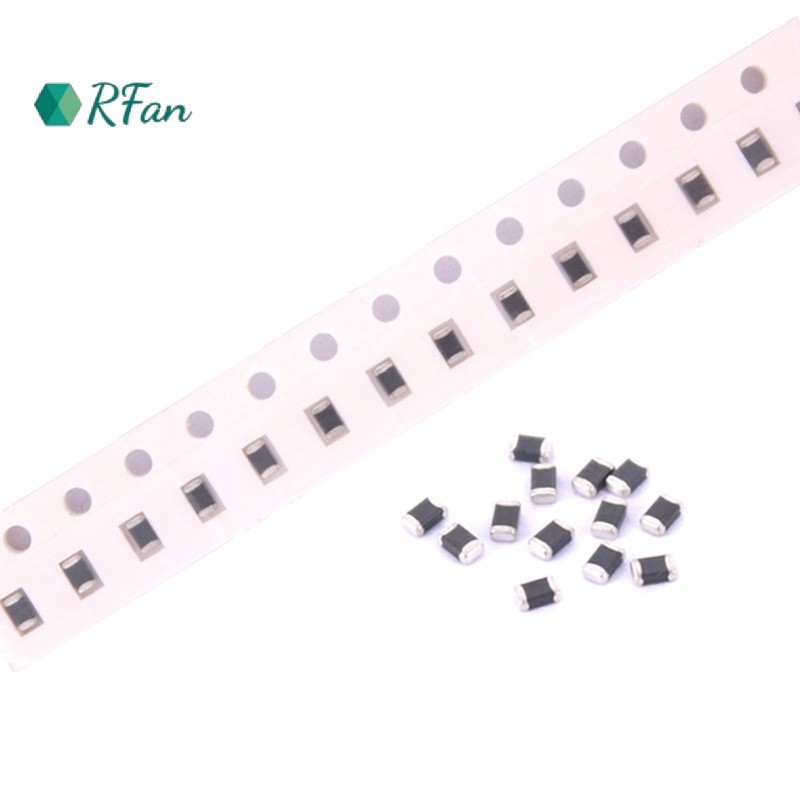

Verpackung

Größe (EIA)	Anzahl(Stück pro Rolle)
0603	4,000
0805	3,500
1210	2,500

Größe und Tag:

Herkunftsort:	China
Markenname:	RFan

Min Bestellmenge:	3000
Preis:	negotiable
Lieferzeit:	5 bis 8 Tage
Zahlungsbedingungen:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit:	100k/Monat
